PropertyManager di Abbina

Nel PropertyManager di Abbina specificare quali corpi aggiungere, sottrarre o sovrapporre.

Per aprire questo PropertyManager:

In una parte multicorpo, fare clic su Abbina (barra degli strumenti Funzioni) oppure su Inserisci > Funzioni > Abbina .
È possibile creare abbinamenti solo tra i corpi contenuti nel file di una parte multicorpo. Non è possibile abbinare due parti distinte. È tuttavia possibile creare una parte multicorpo usando Inserisci parte per posizionare una parte all’interno del file dell’altra parte. È quindi possibile utilizzare Abbina per la parte multicorpo.

Tipo di operazione

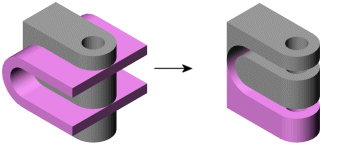

Aggiungi Abbina i solidi di tutti i corpi selezionati per generare un corpo singolo.
Sottrazione Rimuove il materiale in sovrapposizione da un corpo principale selezionato.
Associare Rimuove tutto il materiale eccetto quello in sovrapposizione.

Corpi da associare

Disponibile quando il Tipo di operazione è Aggiungere o Comune.
Corpi solidi Elenca i componenti selezionati per l'abbinamento. È possibile selezionare i corpi nell'area grafica o nella cartella Corpi solidi nell'albero di disegno FeatureManager. Fare clic su Mostra anteprima per vedere la funzione.

Corpo principale

Disponibile quando il Tipo di operazione è Sottrarre.
Corpo solido Elenca i componenti selezionati da mantenere. È possibile selezionare un corpo nell'area grafica o nella cartella Corpi solidi nell'albero di disegno FeatureManager.

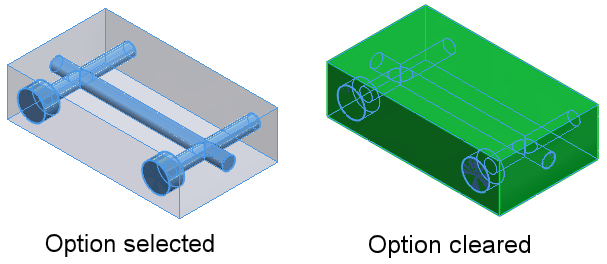

  Rendi trasparente il corpo principale Rende il corpo principale trasparente per facilitare la selezione dei Corpi da sottrarre, il che potrebbe essere complesso con un corpo principale opaco.

Corpi da sottrarre

Disponibile quando il Tipo di operazione è Sottrarre.
Corpi solidi Elenca i corpi con il materiale che si intende rimuovere. È possibile selezionare i corpi nell'area grafica o nella cartella Corpi solidi nell'albero di disegno FeatureManager. Fare clic su Mostra anteprima per vedere la funzione.
