Aggiunta di quote e relazioni

Per aggiungere quote e relazioni durante il riconoscimento delle funzioni:

fare clic su Opzioni (barra degli strumenti FeatureWorks) oppure selezionare Inserisci > FeatureWorks > Opzioni.
Fare clic su Quote/Relazioni e selezionare Attiva Autoquotatura degli schizzi e Aggiungi vincoli allo schizzo.
Fare clic su OK.
Fare clic su Riconoscimento funzioni (barra degli strumenti Funzioni) o su Inserisci > FeatureWorks > Riconoscimento funzioni.
Nel PropertyManager, selezionare riconoscimento Automatico e Funzioni standard.
Fare clic su per continuare al riconoscimento delle funzioni.
Fare clic su nel nuovo PropertyManager Fase intermedia per creare le funzioni.
FeatureWorks analizza il modello e crea le funzioni.

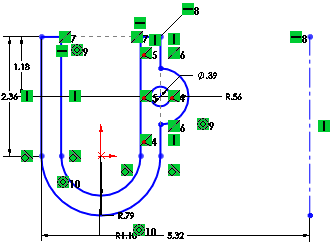

Modificare lo schizzo della funzione per visualizzarne quote e relazioni.

Cerca 'Aggiunta di quote e relazioni' nella Knowledge Base SOLIDWORKS.
