Strumenti MotionManager

La seguente tabella descrive gli strumenti di studio del movimento. Una X in una colonna indica che lo strumento è disponibile per il tipo di studio del movimento.

Strumento   Animazione Movimento di base Analisi del movimento
Calcola. Calcola la simulazione corrente. Se la simulazione viene alterata, deve essere ricalcolata prima di rieseguirla. X X X
Esegui dall'inizio. Reimposta i componenti ed esegue la simulazione. Utilizzare dopo il calcolo della simulazione. X X X
Esegui. Esegue la simulazione iniziando nel punto corrente della barra temporale. X X X
Ferma. X X X
  Barra temporale. Specifica l'inizio dell'animazione spostando il dispositivo di scorrimento. X X X
  Velocità di riesecuzione. X X X
  Modalità di riesecuzione.

Normale

Esegue la riproduzione dall'inizio alla fine una volta.

Loop

Esecuzione continua, dall'inizio alla fine, quindi riprende dall'inizio in un ciclo continuo.

Reciprocare

Esecuzione continua, dall'inizio alla fine quindi, esecuzione al contrario dalla fine all'inizio.
X X X
Salva animazione X X X
Animazione guidata X X X
Chiave automatica . Posiziona automaticamente una nuova chiave quando si spostano o si cambiano i componenti. X
Aggiungi/Aggiorna chiave. Aggiunge una nuova chiave o aggiorna le proprietà di una chiave esistente. X X X

Elementi del movimento

Strumento   Animazione Movimento di base Analisi del movimento
Motore X X X, con espressioni
Molla   X (solo lineare) X
Smorzamento     X
Forza     X
Contatto   X X
Gravità   X X
Risultati e grafici     X
Proprietà Studio del movimento X X X

Analisi della sollecitazione

Strumento   Animazione Movimento di base Analisi del movimento
Impostazione della simulazione     X, con SOLIDWORKS Simulation
Calcolare i risultati di Simulation     X, con SOLIDWORKS Simulation




Grafico di sollecitazione,

Grafico di deformazione

Fattore di sicurezza

    X, con SOLIDWORKS Simulation

Viste

Strumento   Animazione Movimento di base Analisi del movimento
Vista movimento basato sugli eventi . Passa da una vista con linea temporale a una vista basata sugli eventi.     X, con SOLIDWORKS Simulation Professional
Vista con linea temporale. Passa da una vista basata sugli eventi a una vista con linea temporale.     X, con SOLIDWORKS Simulation Professional

Filtri

Strumento   Animazione Movimento di base Analisi del movimento
Senza filtro X X X
Filtro animato X X X
Filtro pilota X X X
Filtro selezionato X X X
Risultati filtro     X

Zoom

Strumento   Animazione Movimento di base Analisi del movimento
Zoom ottimizzato. Ridimensiona la vista con linea temporale. X X X
Zoom interno.. Ingrandisce le dimensioni della linea temporale per permettere un posizionamento più preciso dei punti chiave e della barra temporale. X X X
Zoom esterno. Riduce le dimensioni della linea temporale per mostrare un intervallo di tempo più ampio nella finestra. X X X
Esplodere il MotionManager X X X
Espandere MotionManager X X X

Informazioni sulle modalità di riproduzione

La modalità di riproduzione dello studio del movimento determina se la simulazione cinematica debba essere riprodotta una volta, più volte o ripetersi continuamente avanti e indietro.

È possibile eseguire tre modalità di riproduzione in uno studio del movimento:
  • Normale : riproduce la simulazione cinematica una sola volta
  • Loop : ripete continuamente la simulazione cinematica dall'inizio alla fine
  • Reciprocare: riproduce la simulazione cinematica dall'inizio alla fine, quindi ne inverte la riproduzione, eseguendola dalla fine all'inizio e così via, in loop continuo.

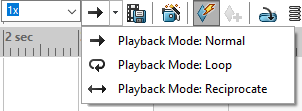

playbackmode.gifÈ possibile accedere all'elenco di modalità di riproduzione dalla barra degli strumenti MotionManager, alla sinistra dello strumento Salva animazione .
