Il pannello sinistro della finestra SOLIDWORKS gestisce progetti di parti e assiemi, fogli di disegno, proprietà, configurazioni e applicazioni di terze parti. Il CommandManager fornisce l'accesso agli strumenti SOLIDWORKS.
Albero di disegno FeatureManager®
I nomi delle funzioni sono visualizzati dall'alto verso il basso nell'ordine di creazione nell'albero di disegno FeatureManager, a meno che non vengano riordinati. (Le funzioni possono essere considerate componenti di parti).
L'albero di disegno FeatureManager negli assiemi visualizza i componenti (parti o sottoassiemi e le loro funzioni), una cartella Accoppiamenti e le funzioni di assieme.
L'albero di disegno FeatureManager nei disegni contiene un'icona per ogni foglio. Sotto ogni foglio esistono icone per il formato foglio e ogni vista. Sotto ogni vista sono presenti le parti e gli assiemi che appartengono alla vista.
PropertyManager
La maggior parte degli strumenti di schizzo, funzioni e disegno in SOLIDWORKS aprono un PropertyManager nel pannello a sinistra. Il PropertyManager visualizza le proprietà dell'entità o funzione in modo da potere specificare le proprietà senza una finestra di dialogo che copre l'area grafica.
ConfigurationManager
Il ConfigurationManager è un mezzo per creare, selezionare e visualizzare configurazioni multiple di parti e assiemi.
DimXpertManager
DimXpertManager elenca le funzioni di tolleranza definite da DimXpert per parti. Visualizza inoltre gli strumenti DimXpert che si utilizzano per inserire le quote e le tolleranza nelle parti. Si possono importare queste quote e tolleranza nei disegni.
DisplayManager
Il DisplayManager elenca e gestisce l'accesso di modifica ad aspetti, decalcomanie, scenografie, luci e videocamere applicati al modello corrente.
Visualizzazione gestionale

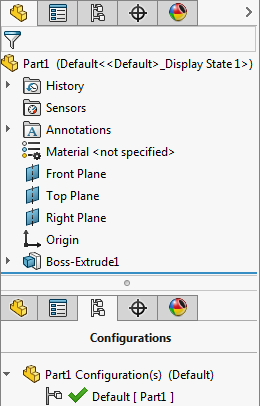

È possibile alternare la visualizzazione tra l'albero di disegno FeatureManager, il PropertyManager, il ConfigurationManager, il DimXpertManager e il DisplayManager facendo clic sulle schede nella parte superiore nel pannello a sinistra della finestra SOLIDWORKS. Il pannello può essere diviso e si può visualizzare più di una gestione o copie multiple di una.

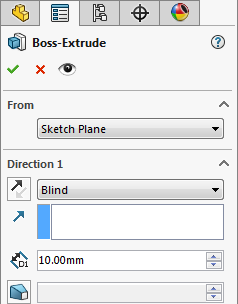

In un PropertyManager si può fare clic per visualizzare un albero di disegno mobile di FeatureManager allo stesso tempo.
