È possibile utilizzare un set di regole defeature per semplificare il modello.
Per creare un set di regole defeature:
- Aprire un modello e fare clic su Defeature
(barra degli strumenti Strumenti) o su .
- Nel PropertyManager, selezionare Silhouette
.
- Fare clic su Avanti
.
- In Applica regole di defeature all'assieme, fare clic su Modifica regole.

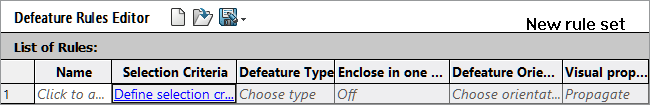

- Nella finestra di dialogo Editor regole defeature, in Nome, immettere un nome.
- In Criteri di selezione, fare clic su Definisci criteri di selezione.

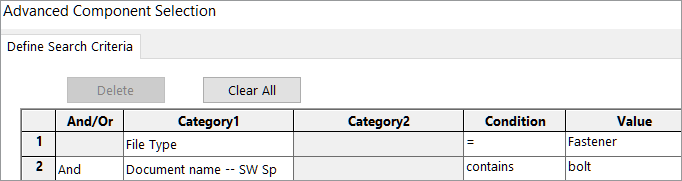

- Nella finestra di dialogo Selezione avanzata del componente, selezionare i criteri di ricerca.
Ad esempio, cercare i fissaggi il cui nome del file contiene la parola "bolt" (bullone).
-

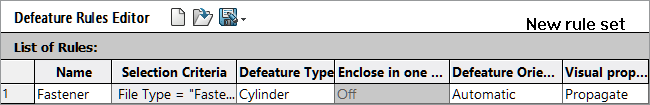

Nella finestra di dialogo Editor regole di defeature, specificare Tipo di defeature e Orientamento defeature.
Per ciascuna regola è necessario compilare Nome, Criteri di selezione, Tipo di defeature e Orientamento defeature.
- Opzionale: Fare clic su Salva
per salvare le regole come set di regole defeature in formato .slddrs.
- Nella finestra di dialogo Editor regole di defeature fare clic su OK per tornare al PropertyManager.
In Applica regole di defeature all'assieme, lo stato della regola è In attesa.
- Fare clic su Applica.
Dopo che SOLIDWORKS® ha applicato la regola al modello, lo stato cambia in Fatto (x di y corpi OK).
- Opzionale: Fare clic su Salva log per salvare i risultati in un file di registro.
All'apertura del file di registro, viene visualizzato un elenco dei componenti soggetti a defeature e lo stato di defeature.
Log for defeature silhouette rules applied to C:\Lifts\LIFT.SLDASM
### Rule: Fasteners - bolts ###
Hex@12mm NOM x 70mm LG, METRIC SHOULDER BOLT-3@4545: OK
Hex@12mm NOM x 70mm LG, METRIC SHOULDER BOLT-2@4545: OK
Hex@12mm NOM x 70mm LG, METRIC SHOULDER BOLT-1@4545: OK
Hex@12mm NOM x 70mm LG, METRIC SHOULDER BOLT-2@4568: OK
Hex@12mm NOM x 70mm LG, METRIC SHOULDER BOLT-3@4568: OK
Hex@12mm NOM x 70mm LG, METRIC SHOULDER BOLT-1@4568: OK
Rule complete: 6 OK, 0 Failed
