Applicazione del trattamento angolare dal PropertyManager Gestione degli angoli

È possibile applicare i trattamenti angolari manualmente o automaticamente.

Per applicare un trattamento angolare:

  1. Aprire una parte e fare clic su Sistema struttura > Membro primario.
  2. Creare i membri principali e uscire dalla modalità Sistema struttura.

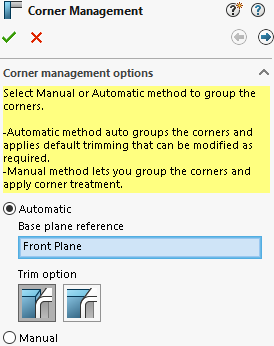

  3. Nel PropertyManager, specificare un'opzione:
    • Automatico. Raggruppa gli angoli simili e applica il trattamento angolare.
    • Manuale. Consente di raggruppare gli angoli simili e applicare il trattamento angolare.
  4. Selezionare Automatico.
    SOLIDWORKS seleziona un piano che determina l'ordine di accorciatura degli elementi. È quindi possibile modificare il riferimento del piano di base, i gruppi e il trattamento angolare, se necessario.
  5. Specificare un'Opzione di accorciatura.
  6. Fare clic su Avanti per continuare con il trattamento angolare.
  7. Opzionale: Selezionare Manuale e fare clic su per applicare il trattamento angolare.
