Visualizzazione dei pettini di curvatura della superficie

Lo strumento Pettini di curvatura superficie mostra i pettini di curvatura in varie posizioni sulla superficie del modello.

1. Fare clic su Visualizza > Mostra > Pettini di curvatura superficie o fare clic su Pettini di curvatura superficie (barra degli strumenti Visualizza).
2. Per visualizzare i pettini di curvatura della superficie per facce specifiche:
   1. In Visualizzazione, fare clic su Persistente.
   2. Nel PropertyManager Pettini di curvatura superficie, per Facce, selezionare una o più facce curve del modello per l'analisi.
   3. In Visualizzazione della curvatura, fare clic su Anteprima della mesh e Pettini di curvatura.
   4. In Visualizzazione della curvatura, fare clic su Pettini di curvatura.

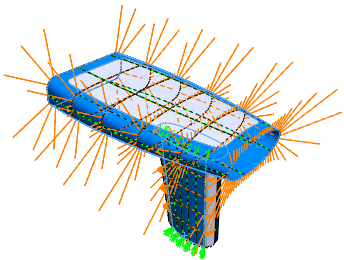

   I pettini appaiono nell'area grafica, ad indicare la curvatura attraverso le facce adiacenti.

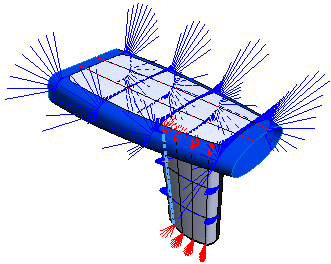

3. Per modificare la visualizzazione del pettine, aumentare o diminuire Densità mesh, Scala (lunghezza pettine) e Densità (frequenza del pettine).
   È anche possibile modificare il colore per ogni direzione.

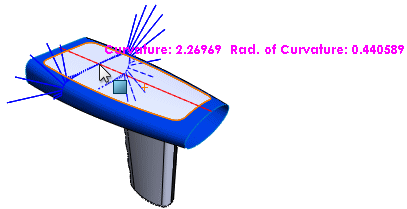

4. Per visualizzare i dati di curvatura per punti specifici nell'area grafica:
   1. In Visualizzazione, selezionare Dinamica.
   2. In Visualizzazione della curvatura, impostare la Scala e la Densità.
   3. Sostare il puntatore sopra il modello nell’area grafica.
   I pettini di curvatura della superficie e i dati di curvatura appaiono nelle posizioni selezionate nell'area grafica.
