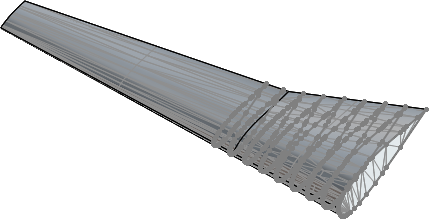

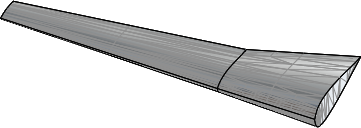

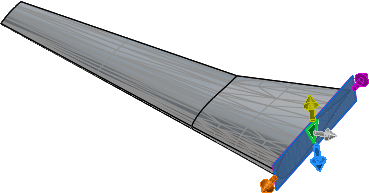

Sezionare corpi mesh BREP utilizzando entità planari Per sezionare corpi mesh BREP utilizzando entità planari: Aprire un modello di un corpo BREP della mesh. Fare clic su Inserisci > Sezionamento . Selezionare una sfaccettatura al centro della faccia planare. Nel PropertyManager, specificare le opzioni e fare clic su . Il software consente di creare segmenti di linea ovunque siano presenti intersezioni mesh. Viene visualizzata una cartella sezione1 nell'albero di disegno FeatureManager che memorizza i piani di sezionamento e gli schizzi. Argomento principaleStrumento di sezionamento Sezionamento PropertyManager Sezionamento di corpi BREP SOLIDWORKS standard utilizzando entità lineari e di punto
