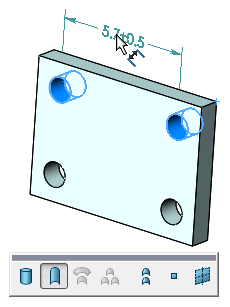

Utilizzo dello strumento Quota ubicazione DimXpert Per utilizzare lo strumento Quota ubicazione di DimXpert: Fare clic su Quote di posizione (barra degli strumenti MBD Dimension), oppure selezionare Strumenti > MBD Dimension > Quote di posizione. Selezionare la faccia della funzione di origine. Selezione del bordo è supportato solo quando si crea una quota tra due piani. Il selettore di funzioni appare nell'area grafica con Foro selezionato. È possibile selezionare un tipo di funzione diverso nel selettore di funzioni. Fare clic sulla faccia della funzione di tolleranza. Il selettore di funzioni rimane visualizzato con un tipo di funzione di default selezionato per la funzione di tolleranza. È possibile selezionare un tipo di funzione diverso nel selettore di funzioni. La quota ubicazione è pronta per la collocazione. Fare clic per collocare la quota. Apparirà il PropertyManager DimXpert. Le funzioni di foratura selezionate sono elencate come Funzione di origine e Funzione di tolleranza in Funzioni di riferimento. È possibile fare clic su Alterna funzioni per invertire le funzioni. Di norma è possibile attaccare le quote a qualsiasi bordo della funzione. Selezionare la quota e trascinare il quadratino per riposizionarla. Impostare le opzioni rimanenti nel PropertyManager e fare clic su . DimXpertManager si aggiorna con la funzione e il tipo di quota. Argomento principaleStrumento Quota ubicazione DimXpert Utilizzato della selezione del bordo per collocare una quota tra i piani Creazione di quote di spessore per superfici curve
