Gruppo di parametri di base

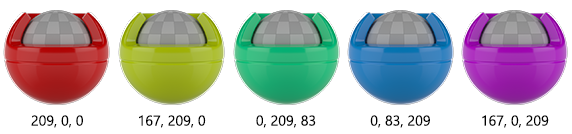

Quando si aggiunge una trama al colore Albedo, non includere effetti di luce come ombre o luci speculari. Questo perché SOLIDWORKS Visualize simula automaticamente questi effetti quando esegue il rendering dell'immagine.

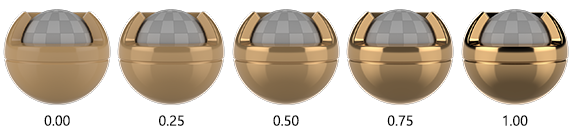

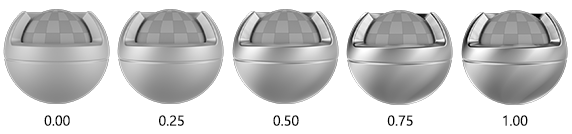

I materiali puri sono non metallici o dielettrici, con un valore di 0, o completamente metallici, con un valore di 1. Utilizzare valori diversi da 0 e 1 solo in situazioni specifiche, come ad esempio una superficie di ferro arrugginita.

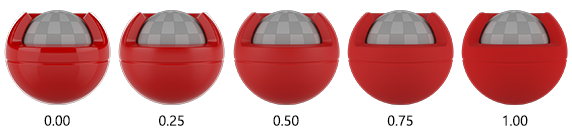

Un valore pari a 0 rappresenta un'elevata lucentezza, mentre 1 indica una superficie molto ruvida che diffonde le luci.

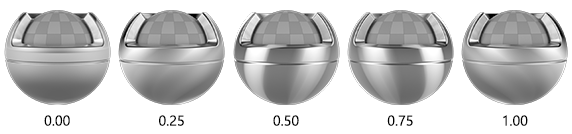

Questo parametro può essere utilizzato per creare un aspetto anisotropico con grana o direzionalità, come le finiture con pennello sulle superfici metalliche.

Sono disponibili due formati standard di texture Normali, DirectX e OpenGL. Entrambi hanno la stessa capacità, ma il canale verde è capovolto. SOLIDWORKS Visualize e SOLIDWORKS seguono entrambi la convenzione di texture Normale DirectX. Se invece si utilizzano le texture OpenGL, le ombre vengono visualizzate in modo errato con una rotazione di 90 gradi.

Le texture di Spostamento interessano solo i vertici già parte della mesh 3D, il che può portare a risultati imprevisti se la superficie ha pochi vertici, come nel caso di un cubo. Per migliorare la risoluzione, è possibile aumentare la Densità di spostamento nella scheda Mappatura texture. Questa funzione suddivide la mesh 3D esistente per creare più vertici. Prestare attenzione quando si aumenta la Densità spostamento, poiché questo parametro aumenta il tempo di rendering e l'utilizzo della memoria.

Provare a sperimentare con questo parametro quando si crea un effetto di dispersione della sottosuperficie per aspetti come cera, foglie o pelle. Ciò rende più veloce la dispersione della sottosuperficie a scapito di un certo realismo.

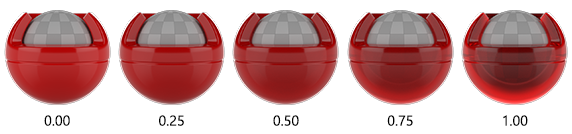

Un materiale puro può essere opaco (0) o trasparente (1). Ad esempio, se si desidera applicare un livello di polvere sul vetro, è possibile specificare un valore compreso tra 0 e 1.

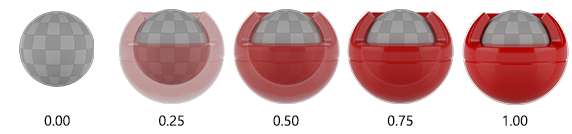

Un valore pari a 0 genera un oggetto completamente invisibile. Un valore di 1 è un oggetto completamente opaco. I valori compresi tra 0 e 1 determinano un certo grado di geometria sbiadita.

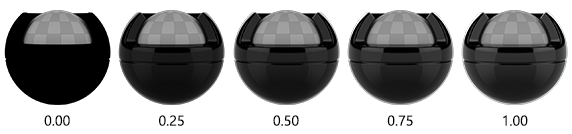

Tutte le superfici hanno una specularità di un certo grado. Non vi sono superfici completamente diffuse. Nella maggior parte dei casi, non è necessario regolare il parametro Speculare, anche per aspetti come cartone, tessuto o cemento. Se si stanno modellando principalmente materiali diffusi, usare invece il parametro Rugosità.

Prestare attenzione a questo parametro. Offre una certa libertà artistica, ma può dare vita ad aspetti che non esistono nel mondo reale.
