Utilizzo del manipolatore di trasformazione

È possibile modificare varie risorse nel progetto utilizzando il manipolatore di trasformazione. Questo strumento consente di spostare, ridimensionare e ruotare le risorse, tra cui modelli, singole parti, trame, decalcomanie, luci e videocamere.

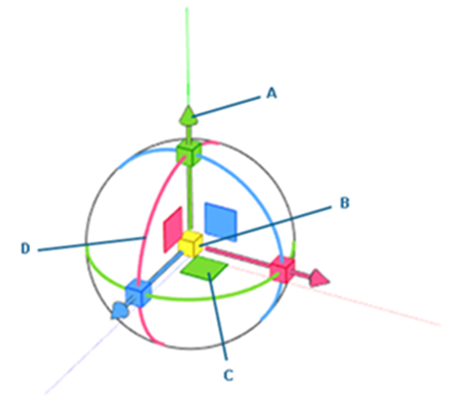

Per manipolare un modello nello strumento, utilizzare i seguenti quadratini di ridimensionamento:

A	Asse
B	Cubo
C	Piano
D	Anello

I quadratini di ridimensionamento sullo strumento cambiano in base alla risorsa selezionata. Quando si trascina un quadratino di ridimensionamento, il resto del manipolatore rimane nascosto fino al termine della modifica. Ad esempio, quando si ridimensiona un modello con un cubo, gli altri quadratini di ridimensionamento sono nascosti, consentendo di concentrarsi sul ridimensionamento del modello.

Per utilizzare il manipolatore di trasformazione con un modello:

1. Nella barra degli strumenti fare clic su Strumento di selezione > Modello .
2. In Punto di vista 3D selezionare il modello di destinazione.
3. Nella barra degli strumenti, fare clic su Strumenti di manipolazione dell'oggetto > Trasforma.
   Il manipolatore di trasformazione viene visualizzato sul modello.
4. Spostare, ruotare e ridimensionare il modello mediante le azioni seguenti:

   Azione	Manipolatore di trasformazione	Descrizione
   Spostamento di un modello		Selezionare un asse e trascinare il modello lungo l'asse. Quando si utilizza una luce e si desidera spostare contemporaneamente la luce e il modello di destinazione: Fare clic sul cerchio giallo sulla luce per invertire la posizione del manipolatore e quella del cerchio giallo. Fare clic con il pulsante destro del mouse su una freccia dell'asse sulla luce per spostare contemporaneamente la luce e il modello di destinazione. Vedere Spostamento di luci.
   		Utilizzare i piani verde, rosso o blu per spostare un modello su questi piani.
   Rotazione di un modello		Selezionare un anello attorno a un asse e trascinarlo per ruotare il modello attorno all'asse.
   Ridimensionamento di un modello		Selezionare un cubo rosso, verde o blu per ridimensionare un modello lungo l'asse. Utilizzare il cubo giallo al centro del manipolatore per ridimensionare un modello in modo uniforme.

   Vedere Strumenti di manipolazione degli oggetti per ulteriori esempi su spostamento, rotazione, ridimensionamento e fulcro di un modello.
