È possibile utilizzare Editor regole di integrazione 3DEXPERIENCE per specificare se una configurazione è mappata come prodotto fisico o come rappresentazione quando si aggiorna un modello su 3DEXPERIENCE Platform.
Quando si crea una regola di sottotipo, si specificano criteri di livello del documento come nome file, proprietà personalizzate, saldature e tipi di file di lamiera. Queste regole possono essere utilizzate per raggruppare parti e assiemi.
Per ogni regola di sottotipo, si definisce una regola di mappatura della configurazione per specificare se la configurazione è un prodotto fisico o una rappresentazione.
Per salvare una configurazione di parte referenziata da un assieme come prodotto fisico, è necessario creare una regola di sottotipo. In precedenza, la configurazione della parte veniva sempre salvata come prodotto fisico.

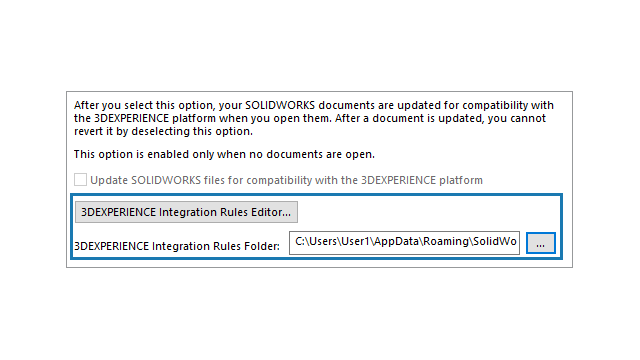

È possibile salvare le regole nella Cartella delle regole di integrazione 3DEXPERIENCE.
Le nuove configurazioni non vengono create quando si aggiorna un modello.
Per aprire Editor regole di integrazione 3DEXPERIENCE:
- Aprire un modello e fare clic su .
- Fare clic su Editor regole di integrazione 3DEXPERIENCE.
