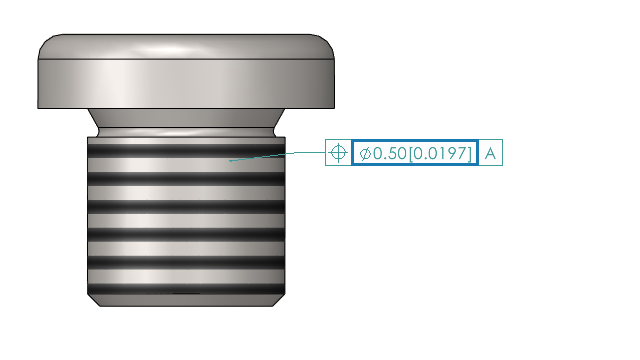

Quando si creano simboli di tolleranza di forma, è possibile visualizzare quote doppie, che mostrano due serie di valori, come pollici e millimetri, all'interno di una singola quota.
Per visualizzare quote doppie nei simboli di tolleranza di forma:
- In una parte o un disegno, fare clic su Tolleranza di forma
(barra degli strumenti MBD Dimension).
- Nell'area grafica, fare clic per posizionare il simbolo.
- Selezionare Intervallo nella finestra di dialogo Tolleranza e nel PropertyManager Tolleranza di forma, quindi selezionare Visualizza quote doppie.
