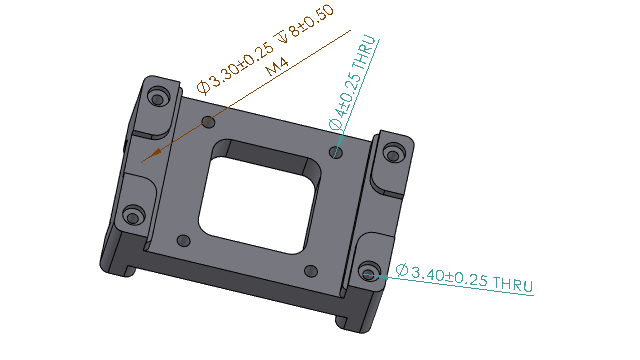

È possibile riparare le quote DimXpert svincolate.
È possibile modificare le quote svincolate e ricollegarle a una caratteristica nel modello. Ciò si applica alle quote create con gli strumenti DimXpert, come gli strumenti Quote di dimensione
, Quote di posizione
e Quote angolari. Questo strumento è disponibile solo per le quote DimXpert.
Per riparare le quote svincolate:
- Aprire una parte o un assieme che contiene quote svincolate create con gli strumenti DimXpert.
- In DimXpertManager, fare clic con il pulsante destro del mouse su una funzione e selezionare Modifica funzione.
- Nel PropertyManager, selezionare il riferimento mancante con la quota svincolata, quindi fare clic su
.
