È possibile applicare i trattamenti angolari manualmente o automaticamente.

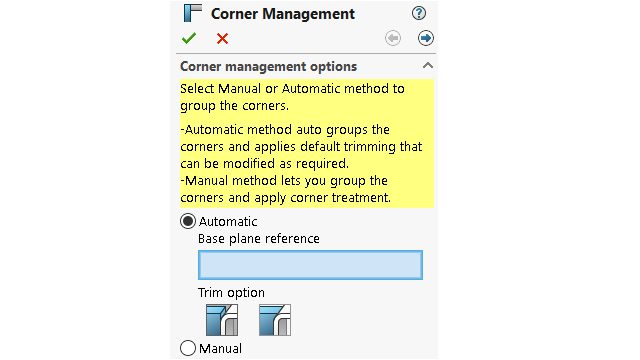

Per aprire il PropertyManager Gestione angoli:
- Aprire una parte e fare clic su .
- Creare i membri principali e uscire dalla modalità Sistema struttura.
- Nel PropertyManager, specificare un'opzione:
- Automatico. Raggruppa gli angoli simili e applica il trattamento angolare.
- Manuale. Consente di raggruppare gli angoli simili e applicare il trattamento angolare.
- Selezionare Automatico.
SOLIDWORKS seleziona un piano che determina l'ordine di accorciatura degli elementi. È quindi possibile modificare il riferimento del piano di base, i gruppi e il trattamento angolare, se necessario.
- Specificare un'Opzione di accorciatura.
- Fare clic su Avanti
per continuare con il trattamento angolare.
