スタンプ PropertyManager

この PropertyManager を開くには:

  1. 板金部品で、スタンプ(Stamp) (板金ツールバー)をクリックするか、挿入(Insert) > 板金(Sheet Metal) > スタンプ(Stamp)をクリックします。

スタンプ パラメータ

  深さ(Depth) 板金面の上部または下部からのスタンプの深さを指定します。
反対方向(Reverse Direction) スタンプの方向を反転します。
抜き角度(Draft Angle) スタンプの側面に適用するテーパ角度を指定します。

フィレット

スタンプを作成する前にスケッチで半径を指定した場合は、スタンプの作成時にスケッチ半径が優先されます。

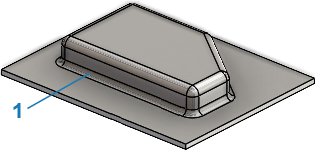

1 ダイ半径(R1)(Die Radius (R1)) ダイで作成される半径を指定します。

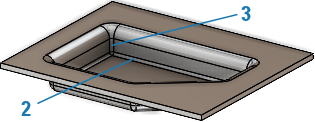

2 パンチ半径(R2)(Punch Radius (R2)) パンチで作成される半径を指定します。
3   パンチ側面コーナー半径(Punch Side Corner Radius) コーナー パンチ半径を追加します。

コーナー パンチで作成される半径(Radius) を指定します。
