ボディの組み合わせ - 除去

マルチボディ部品では、1 つ以上のボディを別のボディから除去できます。

1 つのマルチボディ部品ファイルに含まれているボディのみを組み合わせることができます。2 つの個別の部品を組み合わせることはできません。ただし、部品挿入 (Insert Part) を使用して、1 つの部品を他の部品ファイルに配置することで、マルチボディを作成できます。その後、マルチボディ部品に対して組み合わせ (Combine) を使用できます。

ボディを除去するには:

  1. 組み合わせ(Combine) (フィーチャー ツールバー)をクリックするか、挿入(Insert) > フィーチャー(Features) > 組み合わせ(Combine)をクリックします。
  2. PropertyManager の操作のタイプ(Operation Type)のセクションで、除去(Subtract)を選択します。
  3. メイン ボディ で、保持するボディを選択します。

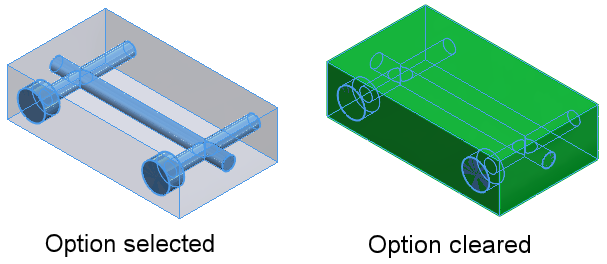

    ボディは、グラフィック領域で選択するか、FeatureManager デザイン ツリーのソリッド ボディ(Solid Bodies) フォルダで選択できます。メイン ボディを透明にする(Make main body transparent)を選択すると、不透明なメイン ボディでは選択が難しい除去するボディ(Bodies to Subtract)を選択しやすくなります。

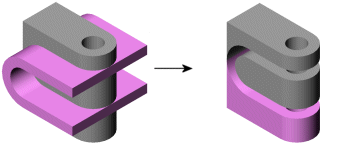

  4. 除去するボディ で、材料を除去するボディを選択します。
  5. フィーチャーをプレビューするには、プレビュー(Show Preview)をクリックします。
  6. をクリックします。
