順次選択(Select Other)と合致参照を選択(Select Mate Reference)

順次選択(Select Other)ダイアログ ボックスを使用して、他のエンティティによって非表示になっているエンティティを選択できます。合致参照を選択(Select Mate Reference)ダイアログ ボックスを使用して合致参照を選択できます。

順次選択

非表示のアイテムを選択するには:

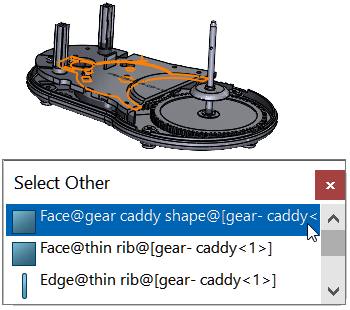

  1. 部品またはアセンブリのドキュメント内で、グラフィック領域のモデルを右クリックして、順次選択 を選択します。
    • ポインタが に変わり、順次選択(Select Other)ダイアログ ボックスが表示され、ポインタの下にあるエンティティが検出された順序で一覧表示されます。アイコンには、面やエッジなどのエンティティのタイプが表示されます。
    • リスト上のアイテムの上にポインタを置くと、グラフィックス領域内でそのアイテムがハイライト表示されます。
    • リスト全体をスクロールするには、Tab を押すか、マウスの中ボタンを使用します。
    • モデルを右クリックして面を非表示にし、他の非表示の面とエッジを表示できます。
  2. リストまたはグラフィックス領域でエンティティをクリックして選択します。

合致参照を選択(Select Mate Reference)

複数の合致参照が使用可能な場合は、合致参照を選択(Select Mate Reference) ダイアログ ボックスに合致参照のリストが表示されます。

このダイアログ ボックスは、次のワークフローを使用しているときに表示されます。
  • 構成部品を挿入する。
  • FeatureManager デザイン ツリーから構成部品をドラッグする。
  • タスク パネルのファイル エクスプローラ(File Explorer)タブからファイルをドラッグする。
  • タスク パネルのデザイン ライブラリ(Design Library)タブからファイルをドラッグする。

合致参照を選択するには:

  1. 2 つの構成部品間で複数の参照が使用可能なモデルを開きます。

    この例では、ノブとプレートの間に合致参照を作成します。プレートには、選択できる位置がいくつかあります。

  2. ノブをプレートにドロップします。

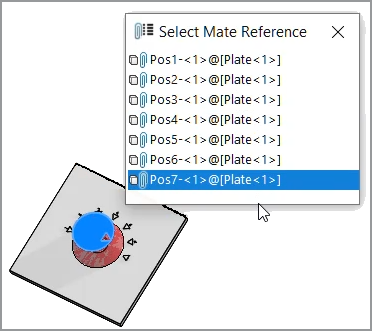

    ノブがプレートの上にドロップされると、合致参照を選択(Select Mate Reference) が表示されます。

  3. 合致参照を選択(Select Mate Reference) ダイアログ ボックスで、参照を選択します。
