45 度のとめつぎフランジの例

例 1

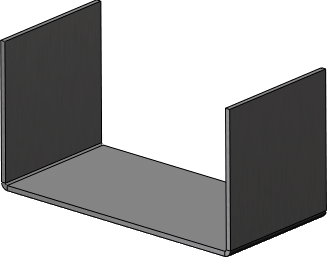

板金部品を作成する。
連続したエッジを開始する端点の近くのエッジを選択します。
正しい表示方向 不正解

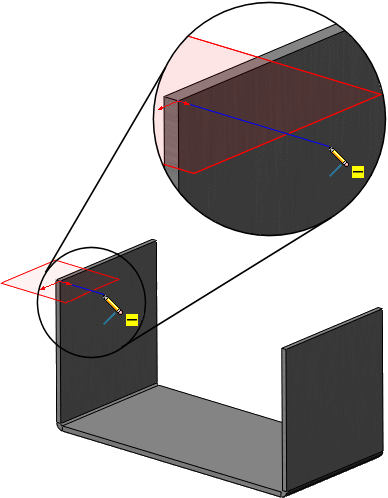

とめつぎフランジのスケッチを作成します。 スケッチ平面は、とめつぎフランジが最初に作成されるエッジに垂直です。

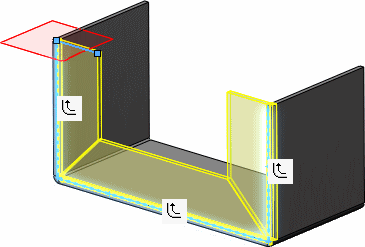

とめつぎフランジのエッジを、連続した順序で選択します（この例では、左の垂直エッジ、続いて水平エッジ、右の垂直エッジ）。

また、延長 (Propagate)をクリックして選択エッジに正接なすべてのエッジを選択することもできます。

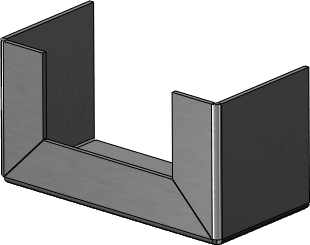

とめつぎフランジが作成されます。

例 2

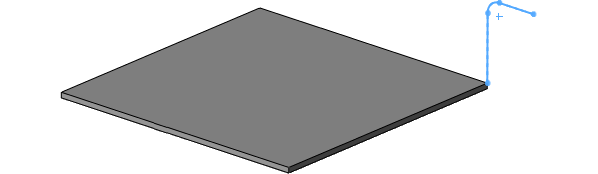

とめつぎフランジのスケッチを作成します。

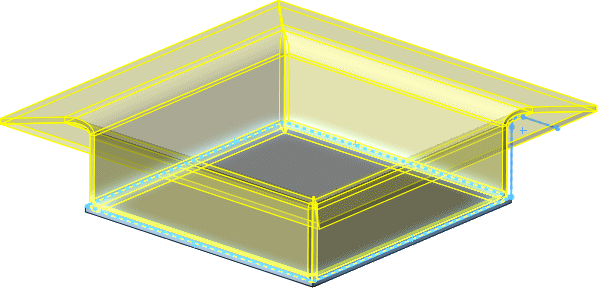

とめつぎフランジのエッジを順序通りに選択します。

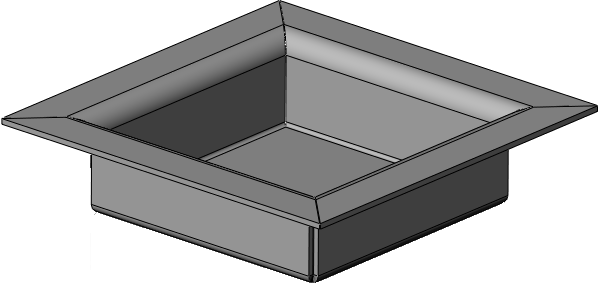

とめつぎフランジが作成されます。
