板金部分でのロフト ベンドが、ロフトによって結ばれる２つの開いているプロフィールのスケッチを使います。ベース フランジ（Base-Flange） フィーチャーは、ロフト ベンド（Lofted Bend）フィーチャーとともに使用しません。
|
|

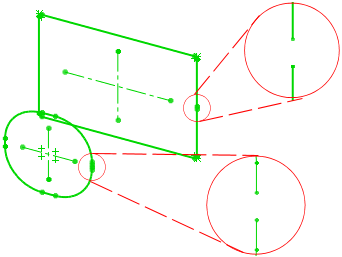

| ２つの開いた輪郭スケッチから開始します。 |
ロフト ベンド（Lofted Bends）を使用してソリッド フィーチャーを作成します。 |
|
| これでロフト ベンドが完成しました。 |
ロフト ベンドの特徴：
- ミラーできません
- 次の特徴を含む２つのスケッチ必要です：
- 開いた輪郭 (鋭角エッジを含まない)。
- フラット パターンの正確性を保障することを開始する、整列された輪郭。
- 各スケッチの輪郭セグメントが同じタイプである。
スケッチが、平行な平面上にある必要はありません。ただし、ベンド ラインがフラット パターンに表示されるのは、スケッチが平行な平面上にあるときだけです。ベンド ラインは、インクリメンタル ブレーキ プレス方式で製造できるロフト ベンド ジオメトリに対して有効で、適用可能です。
- K-係数は、ロフト ベンドが次の条件を満たすスケッチから作成された場合にのみ、ロフト ベンドのフラット パターンに適用されます。
- 2 つのスケッチの平面が平行。
- スケッチの直線状のセグメントと直線状でないセグメントの数が等しい
- 最初のスケッチの直線状のスケッチ セグメントごとに、対応する平行スケッチ セグメントが 2 つ目のスケッチに存在する
- 最初のスケッチの直線状でないスケッチ セグメントごとに、対応する直線状でないセグメント (終了点の正接が最初のスケッチの直線状でないセグメントと同じ方向である必要がある) が 2 つ目のスケッチに存在する。

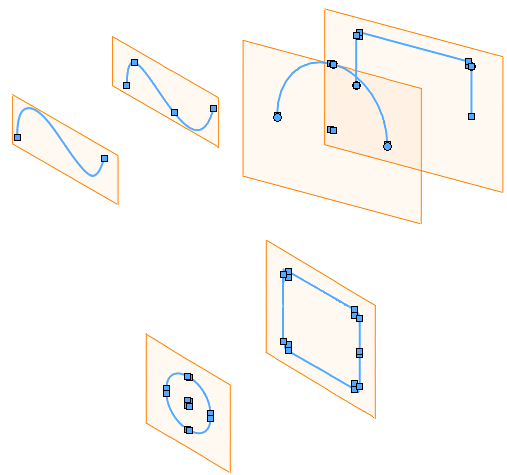

K-係数が適用される有効なスケッチのペア:

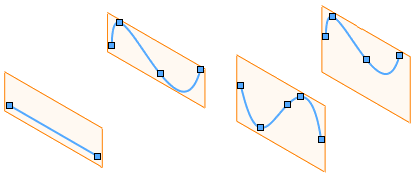

K-係数が適用されない無効なスケッチのペア:
