溶接テーブルにおける同一溶接タイプの結合(Combining Same Weld Types in Weld Tables)

溶接テーブルでは、同じ溶接タイプを結合することが可能です。このテーブルでは、それぞれのアイテムの溶接長さ、溶接質量、および個数が合計値として提供されます。

溶接テーブルで同じ溶接タイプを結合するには:

  1. テーブル左上にある移動アイコン をクリックすることにより、溶接テーブルを選択します。
  2. 溶接テーブル PropertyManager の オプション で、同じ溶接タイプを結合 を選択します。
  3. をクリックします。
    この溶接テーブルは溶接ビードが変更されると更新されます。

同じ溶接タイプを判断する要素には、以下があります。 サイズ、記号、溶接注記、溶接材料、溶接プロセス。 この例題では、溶接タイプの結合により、1行目と2行目、6行目と7行目、および8行目と9行目が結合されています。 3行目と4行目は、溶接タイプが異なるため結合されません。 たとえば、1行目と2行目が結合されると、溶接長さは180(2x50 + 2x40)となり、個数は1となります。

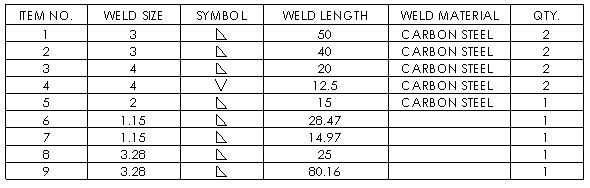

結合前(溶接がタイプ、サイズ、および長さによりグループ化されている)

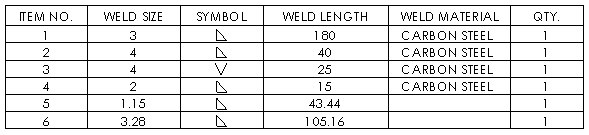

結合後(溶接がタイプとサイズによりグループ化されている)
