VDA バルーンの作成

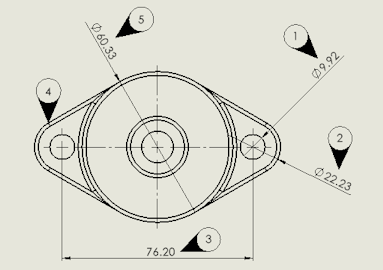

図面では、VDA 要件に従って検査ポイントにタグを付けることができます。 VDA バルーンは、ドイツの自動車業界でよく使用されます。

VDA 引出線タイプの円形バルーンを使用して、VDA バルーンを作成できます。

開始する前に、VDA 引出線のオプションを指定します。

  1. 図面を開きます。
  2. オプション（Options） （標準ツールバー）をクリックし、ドキュメント プロパティ（Document Properties）タブを選択して、アノテート アイテム（Annotations）を選択します。
  3. バルーン（Balloons）ページの引出線表示（Leader display）で、単一/積重ねバルーン（Single/Stacked Balloons）に対して VDA を選択します。
  4. 注記（Notes）ページの引出線表示（Leader display）で、単一/積重ねバルーン（Single/Stacked Balloons）に対して VDA を選択します。
  5. OK をクリックします。

VDA バルーンを追加するには:

  1. バルーン（Balloon） （アノテート アイテム ツールバー）をクリックするか、挿入（Insert） > アノテート アイテム（Annotations） > バルーン（Balloon）をクリックします。
  2. 設定（Settings）のバルーン テキスト（Balloon text）でテキスト（Text）を選択します。
  3. バルーンを配置する位置をクリックします。
    円形バルーンが表示されます。

  4. PropertyManager で、OK をクリックします。
  5. バルーンをクリックし、PropertyManager で詳細プロパティ（More Properties）をクリックします。
  6. 注記（Note ）PropertyManager の引出線（Leader）で、VDA 引出線（VDA Leader） をクリックします。
    バルーンが VDA バルーンに変わります。

VDA バルーンの移動、回転、および編集

VDA バルーンの移動、回転や、テキストの編集ができます。

バルーンを選択し、次を実行します。

移動するには、添付点をドラッグします。

オプションで、エッジや頂点などのアイテムに引出線を添付できます。 アイテムの上までドラッグし、アイテムがハイライトされたらドロップします。
回転させるには、添付点以外の任意の部分をドラッグします。
テキストを変更するには、バルーンを選択し、PropertyManager でバルーン テキスト（Balloon text）を編集します。
