ボディの投影表面積の測定

ボディ、面、および構成部品の投影表面積を測定できます。選択項目は、ソリッド ボディまたはサーフェス ボディでなければなりません。

投影表面積は、プラスチック部品のモールドの設計に役立ちます。投影表面積を抜き方向と組み合わせることで、部品のコストとマシンのトン数を計算できます。

モデルの投影表面積を測定するには:

  1. （ツール（Tools）ツールバーの）測定（Measure） をクリックするか、ツール（Tools） > 評価（Evaluate） > 測定（Measure）をクリックします。
  2. モデルのソリッド ボディまたはサーフェス ボディ、面、または構成部品を選択します。

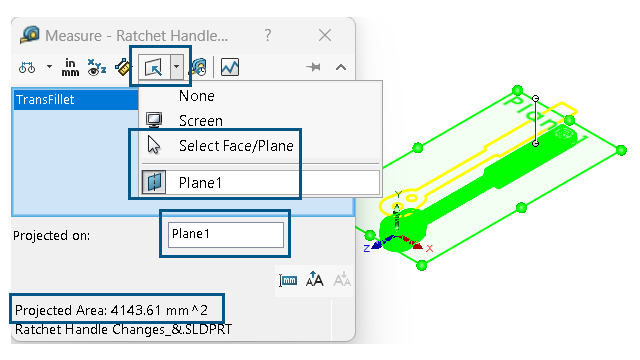

  3. ダイアログ ボックスの投影（Projected On） で、面/平面を選択（Select Face/Plane）をクリックし、ボディ、面、または構成部品を投影する平坦な面を選択します。
    選択した平坦な面に、選択項目のシルエットが投影され、投影された面積が計算されます。
    ダイアログ ボックスの投影面積（Projected Area）に、ボディ、面、構成部品の投影表面積の値が表示されます。
