単一物理プロダクトとしての新規パーツまたはアセンブリの指定(2024 FD01)

新しい部品またはアセンブリを単一の物理プロダクトとして指定できます。

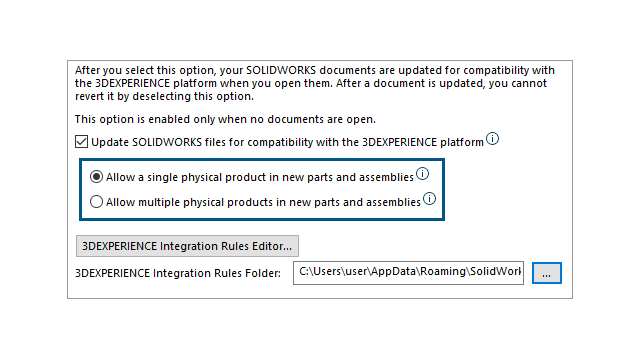

3DEXPERIENCE Platform との互換性のため SOLIDWORKS ファイルを更新する(Update SOLIDWORKS files for compatibility with the 3DEXPERIENCE platform)を選択すると、次のオプションを使用できます:

新しい部品およびアセンブリで単一の物理プロダクトを許可(Allow a single physical product in new parts and assemblies) リプレゼンテーションを使用して、モデルのさまざまなコンフィギュレーションを表示します。

コンフィギュレーションに一意の部品番号を使用しない場合は、このオプションを選択します。

新しい部品およびアセンブリで複数の物理プロダクトを許可(Allow multiple physical products in new parts and assemblies) 物理プロダクトを使用して、モデルのさまざまなコンフィギュレーションを表示します。

コンフィギュレーションに一意の部品番号を使用する場合は、このオプションを選択します。

新しい部品またはアセンブリを単一の物理プロダクトとして指定するには:
  1. ツール(Tools) > オプション(Options) > システム オプション(System Options) > 3DEXPERIENCE Integration をクリックします。
  2. 3DEXPERIENCE Platform との互換性のため SOLIDWORKS ファイルを更新する(Update SOLIDWORKS files for compatibility with the 3DEXPERIENCE platform)を選択します。
  3. オプションを選択します:
    • 新しい部品およびアセンブリで単一の物理プロダクトを許可(Allow a single physical product in new parts and assemblies)
    • 新しい部品およびアセンブリで複数の物理プロダクトを許可(Allow multiple physical products in new parts and assemblies)
  4. 新しい部品を作成します。
  5. その部品を 3DEXPERIENCE Platform に保存します。
