ファイル準備アシスタント - 追加チェック (2024 FD01)

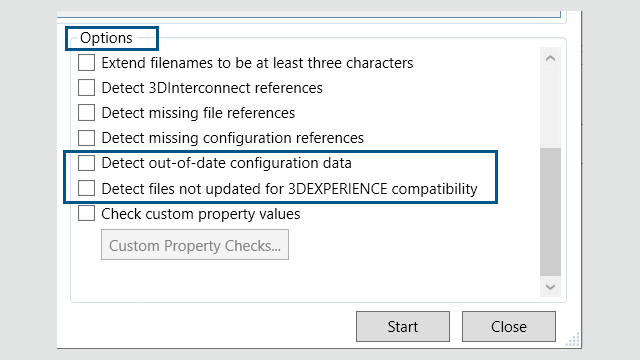

ファイル準備アシスタント(File Preparation Assistant)ダイアログ ボックスには、更新が必要なコンフィギュレーション データと互換性のないファイルをチェックするための 2 つの追加オプションが含まれています。また、ソフトウェアは、ファイル名とコンフィギュレーション数について、他の 2 つのチェックをサイレントに実行します。

メリット: さらに多くのチェックを行うと、ファイルを 3DEXPERIENCE Platform にさらに適切に保存できます。

追加チェック 説明
更新が必要なコンフィギュレーション データを検出(Detect out-of-date configuration data) 古いコンフィギュレーションに関する情報をリストします。これは、コンフィギュレーションを削除し、モデルを再構築しない場合に発生する可能性があります。ドキュメントを再構築してから 3DEXPERIENCE Platform に保存します。
3DEXPERIENCE との互換性のために更新されていないファイルを検出(Detect files not updated for 3DEXPERIENCE compatibility) 選択したファイルの互換性チェックを実行します。これにより、ファイルが新しい 3DEXPERIENCE Configuration Manager に更新されたかどうかが検証されます。

3DEXPERIENCE 互換性のためにファイルを自動的に更新するには、 ツール(Tools) > オプション(Options) > システム オプション(System Options) > 3DEXPERIENCE Integration をクリックし、3DEXPERIENCE Platform との互換性のため SOLIDWORKS ファイルを更新する(Update SOLIDWORKS files for compatibility with the 3DEXPERIENCE platform)をクリックします。詳細については次を参照してください: SolidWorks ヘルプ: 3DEXPERIENCE Integration オプション

3DEXPERIENCE 互換性のためにファイルを手動で更新するには、FeatureManager デザイン ツリーでモデルを開いた状態で、最上位アイテムを右クリックし、3DEXPERIENCE 互換性のための更新(Update for 3DEXPERIENCE Compatibility)を選択します。詳細については次を参照してください: SolidWorks ヘルプ: 3DEXPERIENCE 互換性のモデルの更新(Updating Models for 3DEXPERIENCE Compatibility)

ファイル準備アシスタントは、2 つの追加のサイレント チェックを自動的に実行します。
追加のサイレント チェック 説明
ファイル拡張子を更新します 古いファイル形式の拡張子(.prt.asm.drw)を持つファイルを現在のファイル拡張子(.SLDPRT.SLDASM.SLDDRW)に更新します。
コンフィギュレーションの数 コンフィギュレーションの数をカウントし、その情報をログ ファイルに表示します。
