自動バルーンPropertyManager（Auto Balloon PropertyManager）

この PropertyManager を開くには:

  1. キャビネット レイアウト（Cabinet Layout） > 自動バルーン（Auto Balloon） をクリックします。

引出線スタイル

引出線スタイル（Leader style） 引出線に適用する事前定義スタイルを指定します。
ブロック（Block） バルーンに使用するブロックを指定します。
  スケール (Scale) バルーンに使用するブロックに適用するスケールの数値を指定します。

バルーン レイアウト

パターン タイプ（Pattern type）を指定します。
バルーン マークには、数値のみを指定できます。式の指定はサポートされません。
上 キャビネット図面の上部にバルーンを表示します。
下 キャビネット図面の下部にバルーンを表示します。
左（Left） キャビネット図面の左側にバルーンを表示します。
右（Right） キャビネット図面の右側にバルーンを表示します。
矩形（Square） キャビネット図面を囲む矩形にバルーンを表示します。
  バルーンをグループ化（Group balloons） グループ化されたバルーンの矢印を、傾きを抑えて表示します。
  複数インスタンスを無視（Ignore multiple instances） 同じメーカー部品の最初のインスタンスにのみバルーンを挿入します。
  端子を無視（Ignore terminals） 端子台にバルーンを挿入しません。

レイヤー

バルーンを挿入するレイヤーを指定します。

オプション（Options）

レポート テーブルを挿入（Insert report table）。現在のドキュメントのコンテンツからフィルタされたレポート テーブルを挿入します。

レポート テーブルを挿入するには、自動バルーン PropertyManager でレポート テーブルを挿入（Insert report table）を選択します。 をクリックしてパネルを開くと、自動バルーン レポートが自動的に挿入されます。
  • 1 つ以上のレポート テーブルが既に挿入されている場合は、レポート テーブルを更新（Update report table）を選択してレポート テーブルを更新します。

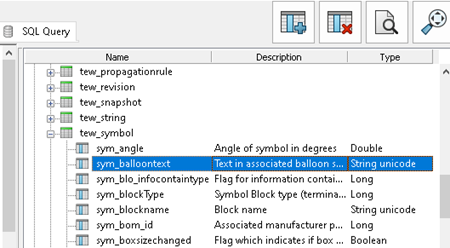

  • 自動バルーン マークは、データベースに格納されているデータであり、クエリを使用して取得でき、Report_Row はレポートの生成時に計算されます。これらの間に直接的な関係はありません。
