2D フットプリントの整列

2D フットプリントを整列し、レール上で中央に配置できます。

1. 参照ブロックを選択して、キャビネット レイアウト（Cabinet layout） > 2D フットプリント配置（2D footprint alignment） をクリックします。
   ドック可能パネルに次のオプションが表示されます。

   アイコン	説明
   	コマンドを終了します。
   	前のインターフェイスに戻ります。

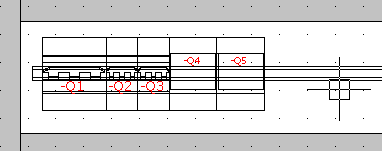

2. 位置合わせするデバイスを選択します。

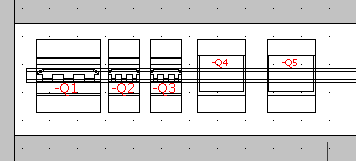

3. 間隔（Spacing）フィールドに選択した 2D フットプリントの間隔を入力します。
   また、変更（Modify） > ブロックの配置（Align blocks）を使用して、2D フットプリントを水平および垂直に整列させることもできます。
