마그네틱 라인을 사용하여 부품 번호를 정렬할 수 있습니다.
자력선 PropertyManager를 표시하는 방법
도면에서 마그네틱 라인
(주석 도구 모음) 또는 을(를) 클릭합니다.
파라미터
|
길이
|
선 길이를 지정합니다. |
|
각도
|
수평을 기준으로 0부터 180도 사이에서 선의 각도를 지정합니다. |
|
간격
|
다음 중 하나를 선택합니다.
|

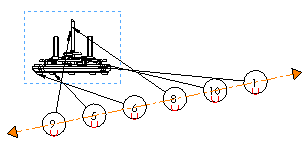

균등
|
맨 바깥쪽에 있는 두 부품 번호 사이에서 일정한 간격으로 부품 번호를 배치합니다.
|
|

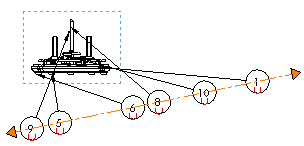

프리 드래그
|
선의 아무 위치에는 부품 번호를 배치할 수 있습니다.
|
|
