치수 합치기 파트를 완전히 구속하려면, 두 개 이상의 피처에 같은 치수와 기하 공차를 적용해야 하는 경우가 많습니다. 바로가기 메뉴를 사용하여 여러 개의 치수와 기하 공차를 단일 설정으로 합칠 수 있습니다. 상위 주제파트용 DimXpert 위치 치수 합치기 위치 치수 합치는 방법 합치고자 하는 치수가 있는 모델을 엽니다. 예를 들어, 다음 세 개의 치수를 하나로 합칠 수 있습니다. 위치 치수를 합칠 때에는 원점 피처가 모두 같아야 합니다. 합칠 치수 세 개를 왼쪽에서 오른쪽으로 Ctrl + 선택합니다. 오른쪽 클릭하고 치수 합치기를 선택합니다. 치수가 마지막 선택한 치수에서 하나로 합쳐집니다. 합쳐진 치수를 다시 원래대로 되돌리려면, 합친 치수 분리를 선택합니다. 기하 공차를 합치거나 분리하는 옵션은 GTOL 합치기와 합친 GTOL 분리입니다. 크기 치수와 기하 공차 합치기 크기 치수와 기하 공차 합치는 방법 합치려는 크기 치수와 기하 공차가 있는 모델을 엽니다. 예를 들어, 다음 세 개의 치수를 하나로 합칠 수 있습니다. 합칠 크기 치수 두 개를 왼쪽에서 오른쪽으로 Ctrl을(를) 누른 상태에서 선택합니다. 오른쪽 클릭하고 치수 합치기를 클릭합니다. 치수가 마지막 선택한 치수에서 하나로 합쳐지고 반복 횟수가 자동으로 추가됩니다. 기하 공차만 합치려면 오른쪽 클릭하고 GTOL 합치기를 클릭합니다. 기하 공차를 합칠 경우 적용된 기호, 공차 및 데이텀이 모두 같아야 합니다.
치수 합치기 파트를 완전히 구속하려면, 두 개 이상의 피처에 같은 치수와 기하 공차를 적용해야 하는 경우가 많습니다. 바로가기 메뉴를 사용하여 여러 개의 치수와 기하 공차를 단일 설정으로 합칠 수 있습니다. 상위 주제파트용 DimXpert 위치 치수 합치기 위치 치수 합치는 방법 합치고자 하는 치수가 있는 모델을 엽니다. 예를 들어, 다음 세 개의 치수를 하나로 합칠 수 있습니다. 위치 치수를 합칠 때에는 원점 피처가 모두 같아야 합니다. 합칠 치수 세 개를 왼쪽에서 오른쪽으로 Ctrl + 선택합니다. 오른쪽 클릭하고 치수 합치기를 선택합니다. 치수가 마지막 선택한 치수에서 하나로 합쳐집니다. 합쳐진 치수를 다시 원래대로 되돌리려면, 합친 치수 분리를 선택합니다. 기하 공차를 합치거나 분리하는 옵션은 GTOL 합치기와 합친 GTOL 분리입니다. 크기 치수와 기하 공차 합치기 크기 치수와 기하 공차 합치는 방법 합치려는 크기 치수와 기하 공차가 있는 모델을 엽니다. 예를 들어, 다음 세 개의 치수를 하나로 합칠 수 있습니다. 합칠 크기 치수 두 개를 왼쪽에서 오른쪽으로 Ctrl을(를) 누른 상태에서 선택합니다. 오른쪽 클릭하고 치수 합치기를 클릭합니다. 치수가 마지막 선택한 치수에서 하나로 합쳐지고 반복 횟수가 자동으로 추가됩니다. 기하 공차만 합치려면 오른쪽 클릭하고 GTOL 합치기를 클릭합니다. 기하 공차를 합칠 경우 적용된 기호, 공차 및 데이텀이 모두 같아야 합니다.

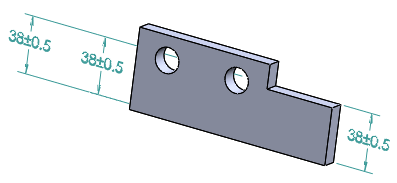

위치 치수 합치기 위치 치수 합치는 방법 합치고자 하는 치수가 있는 모델을 엽니다. 예를 들어, 다음 세 개의 치수를 하나로 합칠 수 있습니다. 위치 치수를 합칠 때에는 원점 피처가 모두 같아야 합니다. 합칠 치수 세 개를 왼쪽에서 오른쪽으로 Ctrl + 선택합니다. 오른쪽 클릭하고 치수 합치기를 선택합니다. 치수가 마지막 선택한 치수에서 하나로 합쳐집니다. 합쳐진 치수를 다시 원래대로 되돌리려면, 합친 치수 분리를 선택합니다. 기하 공차를 합치거나 분리하는 옵션은 GTOL 합치기와 합친 GTOL 분리입니다.
크기 치수와 기하 공차 합치기 크기 치수와 기하 공차 합치는 방법 합치려는 크기 치수와 기하 공차가 있는 모델을 엽니다. 예를 들어, 다음 세 개의 치수를 하나로 합칠 수 있습니다. 합칠 크기 치수 두 개를 왼쪽에서 오른쪽으로 Ctrl을(를) 누른 상태에서 선택합니다. 오른쪽 클릭하고 치수 합치기를 클릭합니다. 치수가 마지막 선택한 치수에서 하나로 합쳐지고 반복 횟수가 자동으로 추가됩니다. 기하 공차만 합치려면 오른쪽 클릭하고 GTOL 합치기를 클릭합니다. 기하 공차를 합칠 경우 적용된 기호, 공차 및 데이텀이 모두 같아야 합니다.
