도면에 문자와 라벨을 추가하는데 노트를 사용합니다.
노트는 문서에서 자유롭게 이동하거나 고정하고, 항목(면, 모서리, 꼭지점)을 가리키는 지시선과 함께 배치될 수 있습니다. 노트에는 간단한 문자, 기호, 변수 구문, 하이퍼링크 등을 포함할 수 있습니다. 지시선은 직선형, 굽은형, 멀티 조그 지시선을 사용할 수 있습니다.
노트 항목
- 현재 문서에 대한 노트 옵션을 설정하려면, 를 클릭합니다.
- 노트에 하이퍼링크를 삽입할 수 있습니다.
- 노트를 문서, 사용자 정의, 설정 특정 속성에 링크할 수 있습니다.
- 부품 번호를 노트에 삽입할 수 있습니다.
- 노트와 부품 번호에 영역 정보를 포함할 수 있습니다.
- 노트에 주석을 삽입 할 수 있습니다. 주석을 노트에 삽입 할 때, 노트 PropertyManager에서 새 주석을 작성하여 삽입하거나 도면에서 기존 주석을 선택하여 삽입할 수 있습니다.
- 노트 전체나 노트의 부분에 테두리를 적용할 수 있습니다.
- 변수가 포함된 노트를 편집할 때, 변수 이름을 표시하거나 변수의 내용을 표시할 수 있습니다. 를 클릭하여 변수 이름을 표시합니다.

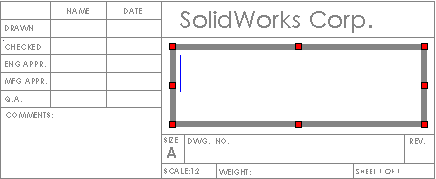

- 먼저 노트를 입력하고 테두리 상자의 크기 조절을 해서 (또는 그 반대 순서로), 노트 주위의 테두리 상자의 크기를 조절할 수 있습니다. 제목 블럭에서 노트 텍스트를 테두리에 맞추어 모양을 조정할 때 경계 상자를 유용하게 사용할 수 있습니다.
- 기존의 텍스트를 다른 텍스트에 끌어 정렬할 때, 노트를 선택한 위치에 따라 포인터가 왼쪽 정렬, 가운데 정렬, 또는 오른쪽 정렬로 변경합니다. 예를 들어, 노트의 왼쪽 끝을 선택하면, 포인터가 왼쪽 정렬로 변경됩니다.
- 노트를 들여쓰기하려면, 노트 시작 부분에서 Tab을 누릅니다. 노트의 중간에서는 이런 방법을 사용할 수 없습니다.
- 굽힘 노트가 판금 파트의 전개도면을 포함하는 도면뷰에 표시됩니다.
- 노트가 비어 있을 때, 화면에 다음과 같이 표시됩니다.
이 경우에는, 노트가 인쇄 미리보기나 인쇄된 페이지에 표시되지 않습니다.
- 노트 A를 노트 B로 드래그할 수 있으며 노트 A에 있는 텍스트는 노트 B로 첨부됩니다. 이 때 노트 B의 서식은 유지됩니다. 이 예제에서 노트 A는 노트 B로 위로 끌어 놓습니다.
