좌표계 참조

다운스트림 피처에서 평면, 축 및 원점과 같은 좌표계의 모든 파트를 참조할 수 있습니다. 예를 들어, 좌표계의 XY 평면을 스케치하거나 좌표계의 Z 축을 회전 피처의 축으로 사용할 수 있습니다.

평면 축 원점
파트 또는 어셈블리에서 삽입 > 참조 지오메트리 > 좌표계 를 클릭하고 좌표계를 작성합니다. 평면, 축 또는 원점에 커서를 대고 각 요소를 강조 표시합니다. 이 기능은 스케치, 메이트 등의 작업에 유용합니다. 아래 표에는 좌표계를 참조하는 데 사용할 수 있는 항목의 추가 예가 나와 있습니다.
항목 설명
3D 스케치 3D 스케치 요소와 좌표계 축, 평면 및 원점 간에 스케치 구속조건을 작성합니다.
2D 스케치 치수 좌표계 축, 평면 및 원점을 참조하는 2D 스케치 치수를 작성합니다.
  • 피처 및 바디 대칭 복사
  • 부품 대칭 복사
  • 삽입 > 파트 대칭 복사
 대칭 평면으로 좌표계 평면을 선택합니다.
참조 평면 좌표계 축을 선택하여 해당 축에 직각인 새 평면을 작성합니다. 모델의 꼭지점 또는 점을 사용하여 평면을 배치합니다.

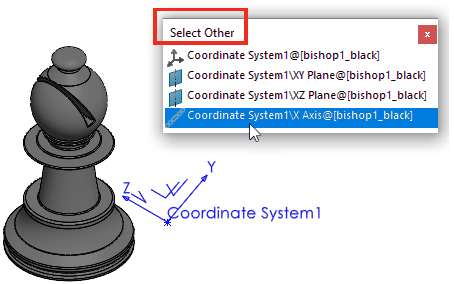

다른 요소 선택하기 좌표계 축, 평면 및 원점을 선택합니다.

이 기능을 보려면 좌표계를 표시합니다. 보기 > 숨기기/보이기 > 좌표계를 클릭합니다.
원점이나 개별 평면 또는 축 대신 전체 좌표계를 선택하려면 그래픽 영역에서 Alt 키를 누른 채 좌표계를 선택합니다.
