영역 해칭이나 단색 채우기 추가

도면에서 자동 해칭이 적용되지 않는 경계 내의 영역 해칭 패턴 또는 단색 채우기를 추가, 편집 및 삭제할 수 있습니다.

1. 도면 문서에서, 모델 면, 닫힌 프로파일의 선분, 모델 모서리선과 스케치 요소로 형성된 영역을 선택합니다. 이 때, 여러 항목을 선택할 수 있습니다.

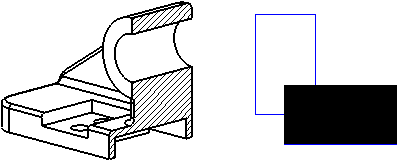

   다중 면 및 닫힌 스케치 프로파일 - 경계

   모델 모서리 및 스케치 요소 - 영역

2. 영역 해칭/채우기 (주석 도구 모음)를 클릭하거나 삽입 > 주석 > 영역 해칭/채우기 를 클릭합니다.
   1단계를 하기 전이나 후에 영역 해칭/채우기를 클릭할 수 있습니다.
3. 영역 해칭/채우기 PropertyManager에서 옵션을 지정합니다.
4. 을 클릭합니다.
   선택한 영역에 해칭 또는 단색 채우기가 나타납니다.



   스케치 프로파일의 모양이나 크기를 변경하면, 채우기가 다시 업데이트 됩니다.
