DimXpert에서 사용된 일반 공차 파일을 사용자 정의하여 특정 설계 요구 사항을 준수할 수 있습니다.
일반 공차 파일을 사용자 정의하려면 다음을 수행합니다.
- 의 지정된 폴더에서 Microsoft Excel을 사용하여 general tolerances.xlsx를 엽니다.
파일은 다음 섹션을 포함합니다.
| 선형 |
선형 치수에 대한 범위와 공차를 지정합니다. |
| 분리된 모서리 |
모따기 및 필렛에 대한 범위와 공차를 지정합니다. |
| 각도 치수 |
각도 치수에 대한 범위와 공차를 지정합니다. |
| 단위 |
테이블에서 선형 및 각도 값에 대한 측정 단위를 지정합니다. |
- 단위 아래에서 테이블에 있는 값의 측정 단위를 설정합니다.
모델에서 서로 다른 단위를 사용하는 일반 공차 파일을 사용하는 경우 값은 모델의 단위와 일치하도록 자동으로 변환됩니다.
- 파일에서 값을 사용자 정의합니다.
예:

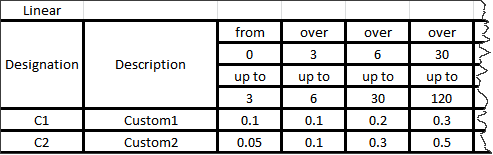

- 선형 치수에 대한 Custom1을 수정하려면 선형 섹션을 찾습니다.
- Custom1 행에 있는 값을 변경합니다.
예를 들어, 범위가 6에서 최대 30까지인 선형 치수의 공차를 0.2에서 0.3으로 변경하려면 해당
Custom1 값을 0.2에서 0.3으로 변경하면 됩니다.
일반 공차 파일의 서식은 유지해야 합니다. 서식을 변경하는 경우 파일은 올바르게 인식되지 않으며 기본값을 대신 사용합니다. 예를 들어, 셀을 다시 정렬하거나 셀을 빈 칸으로 남겨두지 마십시오.
- Microsoft Excel 파일을 저장합니다.
일반 공차 파일에서 값을 업데이트하거나 해당 위치를 변경할 때마다 일반 공차 파일을 로드해야 합니다.
- 파일을 로드하는 방법:
- 를 클릭합니다.
- 일반 공차에서 공차 클래스로 사용자 정의 클래스를 선택합니다.
- 사용자 정의 로드를 클릭한 다음 확인을 클릭하여 선택을 확인합니다.
