선형 노트 패턴

도면에서 노트를 선형 패턴으로 표시할 수 있습니다.

1. 노트를 선택합니다.
2. 선형 노트 패턴선형 노트 패턴 (주석 도구 모음)을 클릭하거나 삽입 > 주석 > 선형 노트 패턴을 클릭합니다.
3. PropertyManager의 방향1 아래에서,
   • 노트 사이의 간격 을(를) 설정합니다. 그래픽 영역에서 간격을 설정할 수도 있습니다.
   • 인스턴스 수 에 작성할 총 노트의 수를 설정합니다 그래픽 영역에서 인스턴스의 수를 설정할 수도 있습니다.
   • 수평(X 축)에서의 각 방향에 각도 을(를) 설정합니다. 예를 들어 노트에서 45º 위치에 패턴을 작성하려면 각도을(를) 45로 설정합니다.
   • 반대 방향 을 클릭하여 연장선을 따라 패턴을 작성합니다. 예를 들어 각도를 45로 지정한 경우 반대 방향을 클릭하면 노트에서 부터 225º 지점에 패턴이 작성됩니다. 반대 방향을 클릭하면 각도의 값이 업데이트됩니다. 핸들 을 클릭하여 그래픽 영역에서 방향을 반대로 바꿀 수도 있습니다.
     선택점 을 드래그하여 그래픽 영역에서 패턴의 간격이나 각도를 변경할 수 있습니다.
4. 방향 2에 대해 4단계를 반복합니다.
   방향 2는 인스턴스 수가 1보다 큰 경우 활성화 됩니다.
5. 을(를) 클릭합니다.

   ---

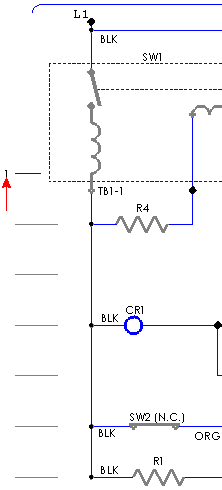

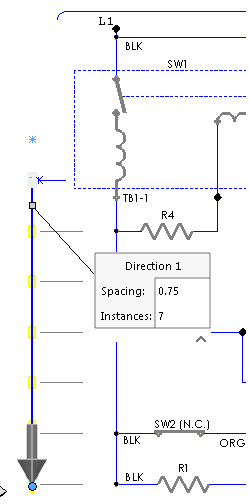

   초기 노트	선형 노트 패턴 만들기

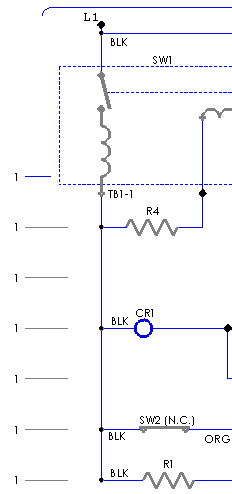

   선형 노트 패턴	편집된 선형 노트 패턴

   ---

6. 패턴을 작성한 이후 노트를 개별적으로 편집할 수 있습니다.
