스케치 치수로 0 및 음수 값을 지정할 수 있습니다. 요소의 방향을 뒤집어야 할 경우 음수 값을 유용하게 사용할 수 있습니다.
치수 PropertyManager 또는
수정 대화 상자에서 다음을 수행하여 위치 치수의 방향을 뒤집습니다.
-
반대 방향
(PropertyManager) 또는 치수 방향 뒤집기
(수정 대화 상자) 클릭
- 음수 입력
스케치에서 위치 치수의 방향을 뒤집는 방법
- 그래픽 영역에서 위치 치수를 선택합니다.
- PropertyManager의 주요 값 아래에서 반대 방향
을 클릭합니다.

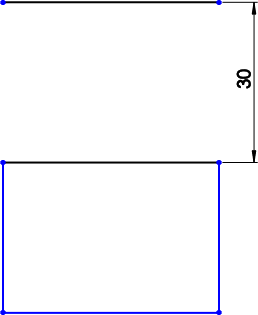

참조점을 기준으로 한 개체의 위치가 원래 값의 반대로 바뀝니다. 이 스케치에서는, 선 위치가 고정되고 변경 치수는 선에서 사각형 윗면까지입니다.
반대 방향
을(를) 클릭하면 사각형 윗선이 이제 선 위 30 단위로 나타납니다.
