유동이 고려되지 않은 고정된 체결부품 어셈블리

체결부품 유동을 고려하지 않고 최악의 시나리오를 평가하는 방법:

  1. 평가할 어셈블리를 엽니다.
  2. TolAnalyst 스터디를 만들고 결과 PropertyManager를 찾아봅니다.
  3. 해석 변수 아래에서 체결부품 및 핀 자유롭게 움직이기를 선택해제 합니다.
    예를 들어 분석 요약 아래에서 총 3mm 범위에서 최소는 48.5이고 최대는 51.5입니다.

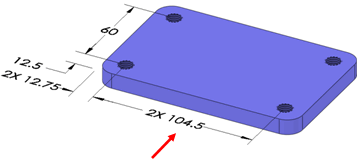

상단 플레이트의 나사산 구멍 지름 0.5 위치 공차가 지정된 상태에서 최악의 경우 최소값을 얻기 위해 TolAnalyst는 104.5에서 나사산 구멍 사이의 105 기초 치수를 시뮬레이션합니다.
축 지지대의 경우, TolAnalyst가 LMC 크기 11.5에서의 여유 구멍을 시뮬레이션할 때 총 위치 공차가 1.0으로, 데이텀 B에서 구멍까지의 기초 치수가 28에서 계산될 수 있게 합니다.

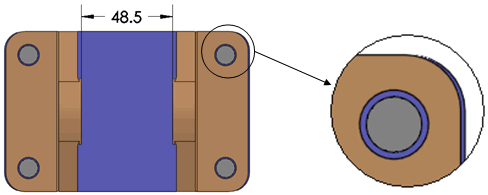

체결부품 유동 옵션을 선택 취소한 상태에서 파트를 조립하면, TolAnalyst는 상단 플레이트의 나사산 구멍과 동심으로 축 지지대에 여유 구멍을 맞춰 최악의 경우 최소값 48.5를 산출합니다.
