유동을 고려한 고정된 체결부품 어셈블리

체결부품 유동을 고려한 상태로 최악의 시나리오를 평가하는 방법:

PropertyManager의 분석 변수에서 체결부품 및 핀 자유롭게 움직이기를 선택합니다.
최악의 경우 최대값이 53으로 증가하는 반면, 최악의 경우 최소값이 47로 감소됩니다. 총 범위 6mm는 체결부품 유동 없이 이 범위 두배입니다.

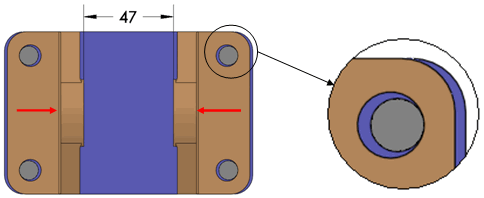

최악의 경우 최소 결과를 얻기 위해 TolAnalyst는 유동이 고려되지 않은 절차에서 설명된 대로 파트를 계산합니다. 파트가 조립될 때 축 지지대는 여유 구멍이 볼트와 접촉될 때까지 안쪽으로 밀어 넣어져(아래 빨간색 화살표로 표시) 최악의 경우 최소값이 47이 됩니다.
