각도 측정(X/Y 축)

각도 측정(X축)각도 측정(Y축) 프로브는 선택한 표면에서 프로브 두 지점을 순환하며 각각 X 또는 Y축을 기준으로 면의 각도를 계산합니다.

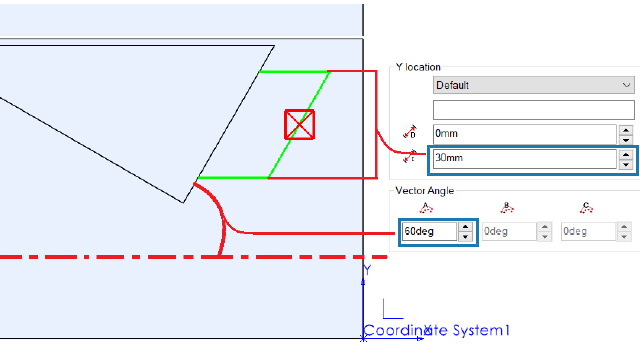

SOLIDWORKS CAM은 선택한 면의 중심을 기준으로 두 점을 대칭으로 배치합니다. 작업 파라미터 대화 상자의 프로브 탭에 있는 프로브 사이클에서 X 위치Y 위치에 대한 증분 거리에서 점 사이의 거리를 지정할 수 있습니다.

선택한 평면의 수직은 프로브를 삽입하는 설정의 Z축에 수직이어야 합니다.
