특정 도구가 아닌 표현식 사용을 기반으로 도구 선택 기준을 지정하면 SOLIDWORKS CAM이 도구의 플루트 길이를 고려합니다.

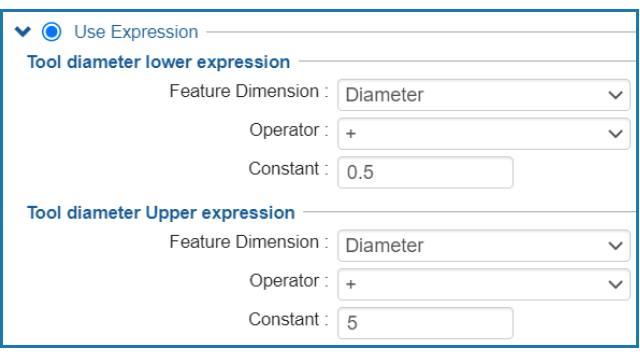

작업 계획 생성을 실행하면 도구 직경 상한/하한 표현식을 사용하여 도구 선택 기준을 정의하는 각 작업에 대해 다음 규칙이 적용됩니다.
- 도구 크립에 표현식 기준과 일치하는 동일한 직경 값을 가진 도구가 두 개 이상 있는 경우 SOLIDWORKS CAM은 플루트 길이를 고려하여 도구를 할당합니다. 피처 깊이보다 긴 플루트 길이를 가진 도구를 선택합니다. 모든 도구의 플루트 길이가 피처 깊이보다 긴 경우 SOLIDWORKS CAM은 피처 깊이에 가장 가까운 플루트 길이를 가진 도구를 선택합니다.
- SOLIDWORKS CAM이 여전히 두 개 이상의 도구를 찾는 경우 스탁/도구 재질 매핑 규칙을 사용하여 도구를 선택합니다.
예를 들어, 피처 깊이가 75 mm인 직사각형 포켓을 가정해 보겠습니다. 이 피처에 지정된 피처 전략에 따라, 도구 선택 기준은 25 mm 납작끝 밀을 선택합니다. 도구 크립에는 동일한 직경 25 mm인 두 개의 납작끝 밀 도구가 있습니다. 그러나 한 도구는 플루트 길이가 50 mm이고 한 도구는 플루트 길이가 80 mm입니다. SOLIDWORKS CAM은 플루트 길이가 80 mm인 도구를 선택합니다. 피처 깊이에 더 가깝기 때문입니다.
