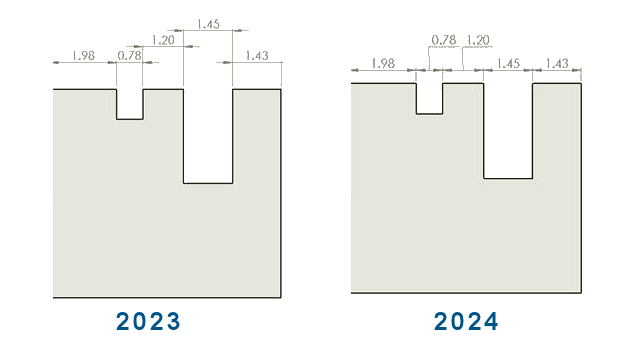

체인 치수가 제한된 공간에서도 동일선상에 유지되도록 할 수 있습니다.
치수 텍스트와 화살촉이 겹치는 경우 가장 적합한 옵션을 선택할 수 있습니다.
치수 텍스트가 겹칠 때 체인 치수 동일선상에 유지:
- 를 클릭합니다.
- 동일 직선 옵션에서 공간이 제한적일 때 자동으로 텍스트 오프셋을 선택합니다.
ISO와 ANSI 규격에서는 이 확인란이 기본으로 선택되어 있습니다.
화살촉이 겹칠 때 체인 치수 동일선상에 유지:
- 를 클릭합니다.
- 동일 직선 옵션에서 화살촉이 겹칠 때 자동으로 화살촉 종료를 다음으로 대체:를 선택합니다. 그리고 옵션을 지정합니다.
- 점. 화살촉을 점으로 대치합니다.
- 비스듬한 스트로크. 화살촉을 비스듬한 스트로크로 대치합니다.
ISO의 경우 이 옵션이 기본으로 선택됩니다.
