댕글링 치수를 재부착하여 프로세스의 신뢰성을 높일 수 있습니다. 댕글링 상태가 아닌 치수를 같은 방법으로 재부착할 수 있습니다.
이 기능은 다음을 지원하지 않습니다.
- 불러온 치수
- DimXpert 치수(X)
- 체인 치수
- 대칭 선형 지름 치수
- 경로 길이 치수
댕글링 치수 재부착:

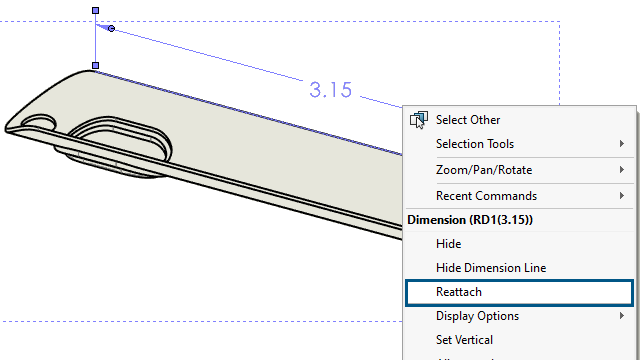

- 댕글링 치수를 마우스 오른쪽 버튼으로 클릭하고 재부착을 클릭합니다.
SOLIDWORKS®는 첫 번째 연장선에서 X로 댕글링 점을 강조 표시합니다.
- 모델에서 점을 선택하여 댕글링 점을 재부착합니다.
댕글링 점이 새 선택 항목에 재부착됩니다.
SOLIDWORKS는 다음 연장선에 X로 댕글링 점을 강조 표시합니다.
- 모델에서 점을 선택하여 댕글링 점을 재부착합니다.
댕글링 점이 새 선택 항목에 재부착됩니다.
