3D Interconnect를 사용하여 큰 STEP 파일을 불러올 때 그 전에 필터를 적용할 수 있습니다. 이렇게 하면 필터 불러오기 창을 사용하여 파일에서 선택한 부품을 불러올 수 있습니다.

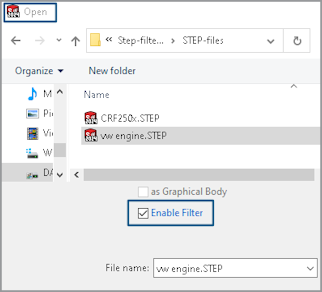

STEP 파일을 불러오는 동안 필터 사용()을 선택하면 다음 작업을 수행할 수 있습니다.

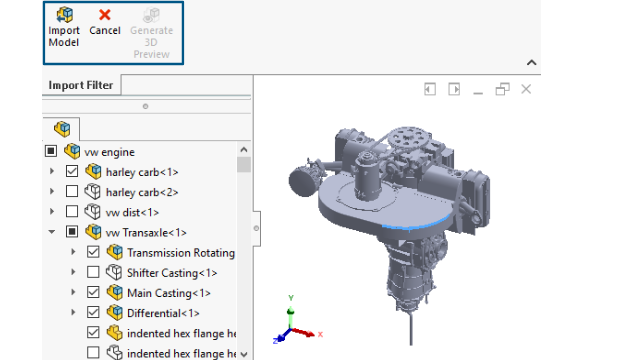

- FeatureManager 디자인 트리와 유사한 STEP 제품 구조를 봅니다.
- STEP 제품 구조에서 부품을 선택하고 제거합니다.
- 부품을 마우스 오른쪽 버튼으로 클릭하고 부품 유지 또는 부품 제외를 클릭하여 여러 부품을 한 번에 선택하거나 제거합니다.
- 3D 미리보기 생성
을 사용하여 그래픽 영역에서 최소 그래픽 미리보기를 생성합니다(표현 제외 등 세부 사항이 적음).
- 필터링된 최소 모델을 미리본 후 또는 그래픽 미리보기를 생성하지 않고 직접 모델 불러오기
또는 취소를 클릭합니다.
필터를 적용하는 동안 선택한 개체 수에 따라 큰 STEP 파일을 불러오는 속도가 빨라지고 성능이 향상됩니다. 또한 단순화된 모델로 작업하는 데에도 도움이 됩니다.
