PropertyManager de Balão automático

Defina as propriedades quando inserir balões automáticos em um desenho.

Para abrir o PropertyManager de Balão automático:

  1. Clique em Balão automático Tool_auto_balloon_annotations.gif na barra de ferramentas Anotação ou clique em Inserir > Anotações > Balão automático.
  2. Selecione a vista de desenho na qual quer inserir balões.

Editar balões

Editar balões está disponível quando uma vista de desenho contém uma BOM e balões que possuem o Número de item como o texto do balão.

Substituir balões Exclui todos os balões com Número de item como o texto do balão e insere balões conforme especificado pelo PropertyManager de Balão automático.
Redefinir sequência de balões existentes Modifica a ordem dos balões existentes conforme especificado pelo PropertyManager de Balão automático.

Estilo

Define o estilo do balão. Para obter mais detalhes, consulte Estilos.

Números de item

Quando o desenho contém uma lista de materiais, use Números de itens para definir a sequência de balões.

  Iniciar em: Define o valor inicial.
  Incremento Define o valor de incremento.
Botão lock.png Não alterar números de itens Não altera a lista de números de itens da lista de materiais.
PM_Auto_Balloon_Follow_Assembly_Order.gif Seguir a ordem da montagem Organiza balões e a lista de materiais para que sigam a ordem da montagem na árvore de projeto do FeatureManager.
PM_Auto_Balloon_Order_Sequentially.gif Ordem sequencial Organiza balões e itens da lista de materiais sequencialmente, começando com Iniciar em e incrementando pelo valor de Incremento.
  Primeiro item Quando Ordem sequencial estiver selecionada, escolha um item para ser usado como o primeiro.

Layout de balão

Tipo de padrão

PM_Auto_Balloon_Square.gif Quadrado
PM_Auto_Balloon_Circular.gif Circular
PM_Auto_Balloon_Top.gif Superior
PM_Auto_Balloon_Bottom.gif Inferior
PM_Auto_Balloon_Left.gif Esquerdo
PM_Auto_Balloon_Right.gif Direita
  Inverter direção
  Ignorar múltiplas instâncias
Aplica um balão a uma só instância para componentes que têm múltiplas instâncias.

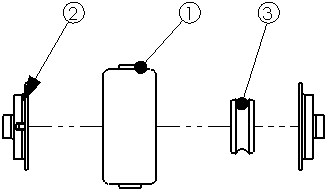

Marcada: O balão 2 aparece uma vez

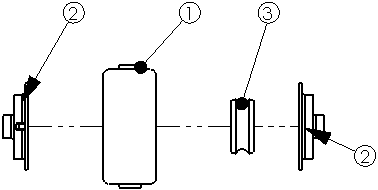

Desmarcada: O balão 2 aparece duas vezes para o mesmo componente
  Inserir linhas magnéticas Insere uma ou mais linhas magnéticas quando Tipo de padrão não é Circular. Para obter mais detalhes, consulte Linhas magnéticas.
  Anexação da linha de chamada Selecione um dos seguintes procedimentos:

Faces

Arestas

Configurações de balão

Define as propriedades a serem aplicadas a todos os balões. Para obter mais detalhes, consulte PropertyManager de Balão.

Estilo de Linha de chamada/Quadro

Usar exibição do documento
  • Marque para usar o estilo e a espessura definidos em Propriedades do documento - Balões.
  • Desmarque para definir o estilo tools_options_frameleaderstyle.gif ou a espessura line_thickness.png.

Layer

PM_Layer.gif Layer

Aplica configurações de layers no nível de documento a cada tipo de dimensão, anotação, tabela e detalhe de etiqueta de vista.
