PropertyManager de controle de desmoldagem

Adicione controles de desmoldagem para garantir que o projeto otimizado seja fabricável e possa ser extraído de um molde.

Para acessar o PropertyManager de Controle de desmoldagem:

  • A partir de uma árvore de estudo de Topologia, clique com o botão direito em Controles de fabricação e clique em Especificar direção da desmoldagem.

Aplicar controles geométricos evita a formação de rebaixos e cavidades e garante que a forma otimizada possa ser extraída de um molde.

Direção da desmoldagem

  Plano médio (ambas as direções) Selecione uma destas opções:

Determinar o plano médio central automaticamente

O módulo de otimização determina a posição ideal do plano médio. O componente otimizado pode ser retirado de um molde em ambas as direções, para longe do plano médio.

Selecionar plano para direção

  Somente direção de extração A "direção de extração" é a direção em que duas metades de um molde se separam ou a direção em que uma ferramenta de carimbo se move.
  Carimbo (somente direção de extração)

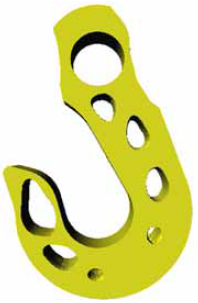

Se o algoritmo de otimização remover um elemento da estrutura, ele também removerá todos os elementos atrás ou na frente desse elemento (em relação ao vetor da aresta indicando a direção de extração). Por exemplo, um modelo de gancho de guindaste otimizado com um controle de carimbo é mostrado.
Selecionar aresta para definir a direção Selecione o vetor da aresta indicando a direção de extração.
  Dobrar para baixo Inverte a direção de extração.
Em geral, é melhor executar a otimização sem restrições de fabricação primeiro e, em seguida, realizar uma segunda otimização com restrições de fabricação.
