| Os flanges contínuos em múltiplas arestas com offset e alívio (retangular, oblongo ou de ruptura) aplicados não são criados com offset. O esboço do flange é criado na face inicial com um valor de offset zero.
|
Esboço de face inicial de flange
|
| Os flanges contínuos com o tipo de posição Material no exterior ou Material no interior e com faces laterais não planas não são reconhecidos.
As faces laterais realçadas não são planas, portanto o flange contínuo não é reconhecido|.
|
|
| Os flanges contínuos não são reconhecidos se as arestas selecionadas forem separadas por arcos circulares tangenciais a elas.
|
Arestas circulares separam as arestas selecionadas |
| Se as faces do flange/dobra forem aparadas devido à interação de recursos ou outro motivo, os flanges contínuos não são reconhecidos.
|
|
Os flanges contínuos em arestas múltiplas são reconhecidos incorretamente nas seguintes condições:
- Tipo de alívio Oblongo
- O alívio oblongo é sobreposto pela dobra conectada ao flange.
|
|
Reconhecido incorretamente como duas metades oblongas |
| Faces/arestas redundantes são mescladas quando você executa o FeatureWorks. Para flanges contínuos com múltiplas arestas, se as faces laterais são divididas, elas são combinadas para formar uma única face.
|
|
|
| Os flanges contínuos com uma face lateral inicial não plana e uma face lateral final plana não são reconhecidos.
No exemplo, se você selecionar as faces do flange na direção horária, o reconhecimento é bem sucedido, mas seleções no sentido anti-horário falham.
|
|
| Face plana |
Face não plana |

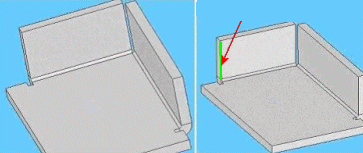

| Para flanges contínuos criados em arestas divididas, após o reconhecimento passo-a-passo, as duas arestas divididas são unidas em uma única aresta e a geometria muda.
|
Antes |
Depois |
