Arraste. Permite arrastar qualquer ponto ou linha do esboço no esboço planificado. Selecione Inverter seleção para selecionar os segmentos complementares do outro lado do segmento do esboço. |
|

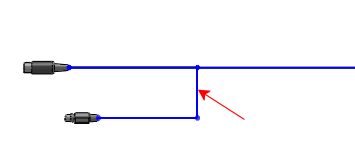

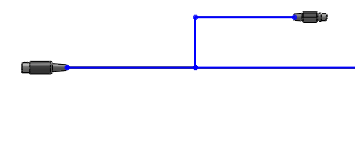

Horizontal. Restringe horizontalmente o segmento selecionado e permite alternar as posições horizontais do segmento. |
|
Vertical. Restringe verticalmente o segmento selecionado e permite alternar as posições verticais do segmento. |
|
Excluir relações. Remove a restrição horizontal ou vertical de um segmento de esboço, de forma que você pode posicionar o segmento em ângulo. Depois de excluir as relações, clique em Arrastar
para reposicionar o segmento. |
|
Desdobramento. Permite que você manipule e posicione segmentos de desdobramento. Selecione Position Angle (Ângulo de posição) para definir a posição do desdobramento em relação ao segmento base. Selecione Spacing Angle (Ângulo de espaçamento) para definir o espaçamento entre os segmentos de desdobramento. |
