Você pode atribuir referências de componentes a um componente ou a todos os componentes de nível superior em uma montagem.
Na caixa de diálogo Referências do componente, você pode inserir referências do componente para todos os componentes de nível superior. Clique com o botão direito no nome da montagem na árvore de projeto do FeatureManager e clique em Editar referências do componente.
Na caixa de diálogo Propriedades de componentes você pode atribuir valores diferentes em Referência de componente para cada instância de um componente na montagem.

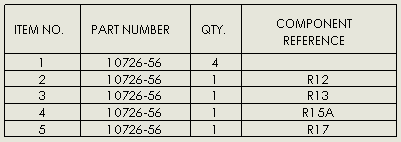

Por exemplo, você pode usar Referência de componente para armazenar os identificadores de referências de uma montagem de chicote elétrico ou placa de circuito impresso. Quando diferentes instâncias do mesmo componente têm diferentes valores de Referência de componente, você pode exibir as instâncias como itens em linhas individuais numa BOM. Em desenhos você pode também vincular o valor de uma referência de componente ao texto de um balão.
Nas montagens, clique com o botão direito em um componente, clique em
Propriedades do componente
e especifique um valor para
Referência de componente. O valor é exibido entre chaves ({ }) no final do nome do componente na árvore de projeto do FeatureManager.
No SOLIDWORKS Routing, você pode atribuir valores automaticamente quando importa um documento P&ID.
Em montagens ou desenhos, ao inserir uma coluna em uma BOM, selecione
REFERÊNCIA DE COMPONENTE para
Tipo de coluna.
Em desenhos, ao inserir balões, selecione
Referência de componente para
Texto do balão.
Para que seja possível vincular balões aos valores de referência dos componentes, o desenho precisa conter uma BOM com uma coluna REFERÊNCIA DE COMPONENTE.
