Os itens a seguir são necessários para que um componente seja usado como Cotovelo no SOLIDWORKS Routing.
Os nomes de esboços e dimensões de rota diferenciam maiúsculas de minúsculas.
ArcoCotovelo
- Um esboço chamado ArcoCotovelo
- Um arco representando a linha de centro do cotovelo, com dimensões chamadas:
-
RaioDobra@ArcoCotovelo
-
ÂnguloDobra@ArcoCotovelo
Exemplo:
Rota

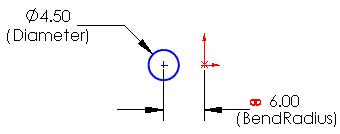

- Um esboço:
- chamado Rota
- em um plano normal a uma extremidade do arco
- Um círculo representando o diâmetro externo do cotovelo, com uma dimensão chamada Diâmetro@Rota
- Uma dimensão entre o centro do círculo e o centro do arco:
- chamada RaioDobra@Rota
- vinculada a RaioDobra@ArcoCotovelo
Exemplo:
Recurso
Uma
Varredura
usando:
-
Rota para Perfil
-
ArcoCotovelo para Caminho
- A opçãoRecurso fino para definir a espessura da parede
Exemplo:
