Adicionar uma inclinação

Para definir uma inclinação a uma rota de tubulação rígida:

  1. Abra uma montagem de roteamento e clique em Tubulação rígida > Editar Rota (barra de ferramentas Rota).
  2. Clique com o botão direito na entidade do esboço no local onde você deseja acrescentar a inclinação e selecione Adicionar inclinação add_slope_button.
  3. No PropertyManager da Inclinação do tubo rígido, em Segmentos de rota, selecione os segmentos de rota a inclinar. Eles precisam ser alinhados axialmente com o primeiro segmento.
  4. Na área de gráficos, arraste e solte os acessórios para os segmentos da rota da Biblioteca de Projetos ou Bibliotecas de rotas.
    Não é possível adicionar um acessório a uma inclinação se o acessório foi corrigido ou tiver um posicionamento externo que impeça o acessório de se mover.
  5. Selecione o Plano de gravidade.
    Os segmentos de rota deve estar neste plano.
  6. Selecione um Ponto Inicial.
    O ponto inicial deve ser um ponto fixo que os segmentos de rota possam usar para girar e criar a inclinação.
  7. Digite o ângulo de rotação do Inclinação, expresso como uma razão ou uma dimensão de ângulo em graus.
  8. Para adicionar um espaçamento de solda, selecione Espaçamento de solda Tool_WeldGap_Piping.gif e selecione os segmentos a partir da caixa Segmentos de rota no PropertyManager.
  9. Para definir uma sobreposição para o espaçamento de solda, selecione Substituir espaçamento padrão e especifique um valor.
  10. Clique em Fixar na parte superior do PropertyManager e, em seguida, clique em PM_OK.gif para adicionar uma inclinação e deixar o PropertyManager aberto.

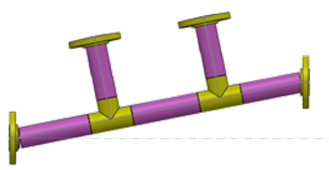

A inclinação é acrescentada aos segmentos de rota.

Adicionar Inclinação

Você pode editar a inclinação selecionando o segmento da rota e clicando com o botão direito em Editar inclinação edit_slope_button. Para remover a inclinação, clique com o botão direito no segmento e selecione Remover inclinação remove_slope_button. Você também pode anotar inclinações em desenhos e BOMs.
