Adicionar uma emenda

Este tópico descreve como adicionar uma emenda após a divisão da rota.

1. Abra uma montagem de rota no modo Editar rota.
2. Clique com o botão direito do mouse na entidade de esboço no local onde deseja uma divisão na rota e clique em Ferramentas > Roteamento > Elétrico > Dividir rota .
   Um ponto de divisão é adicionado onde a entidade de esboço é separada.
3. Selecione o ponto de divisão e clique em Ferramentas > Roteamento > Elétrico > Adicionar emenda .
4. Na Biblioteca de projetos, arraste um componente de emenda até um ponto de divisão.
   A emenda suporta vários tamanhos de fios. Selecione a configuração do componente de emenda para uso com base no tamanho do fio.
5. Na opção Adicionar emenda do PropertyManager, insira um nome para a emenda e, se quiser, selecione as opções para adicionar uma tabela de conectores e um BOM.
6. Clique em .

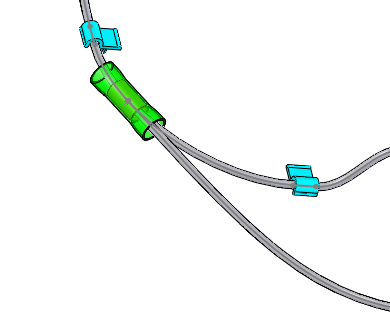

   A emenda é adicionada à árvore de projeto do FeatureManager.

   Você pode adicionar componentes de emendas para rotas com o comando Adicionar à rota. Você pode adicionar emendas na área de gráficos e conectar rotas existentes.
